מה זה מצלמה אקוסטית?המדריך המלא: עקרונות פעולה, כיול תדרים ואיתור תקלות בסביבה תעשייתית
תמצית המדריך - מה זה מצלמה אקוסטית ואיך היא עובדת?

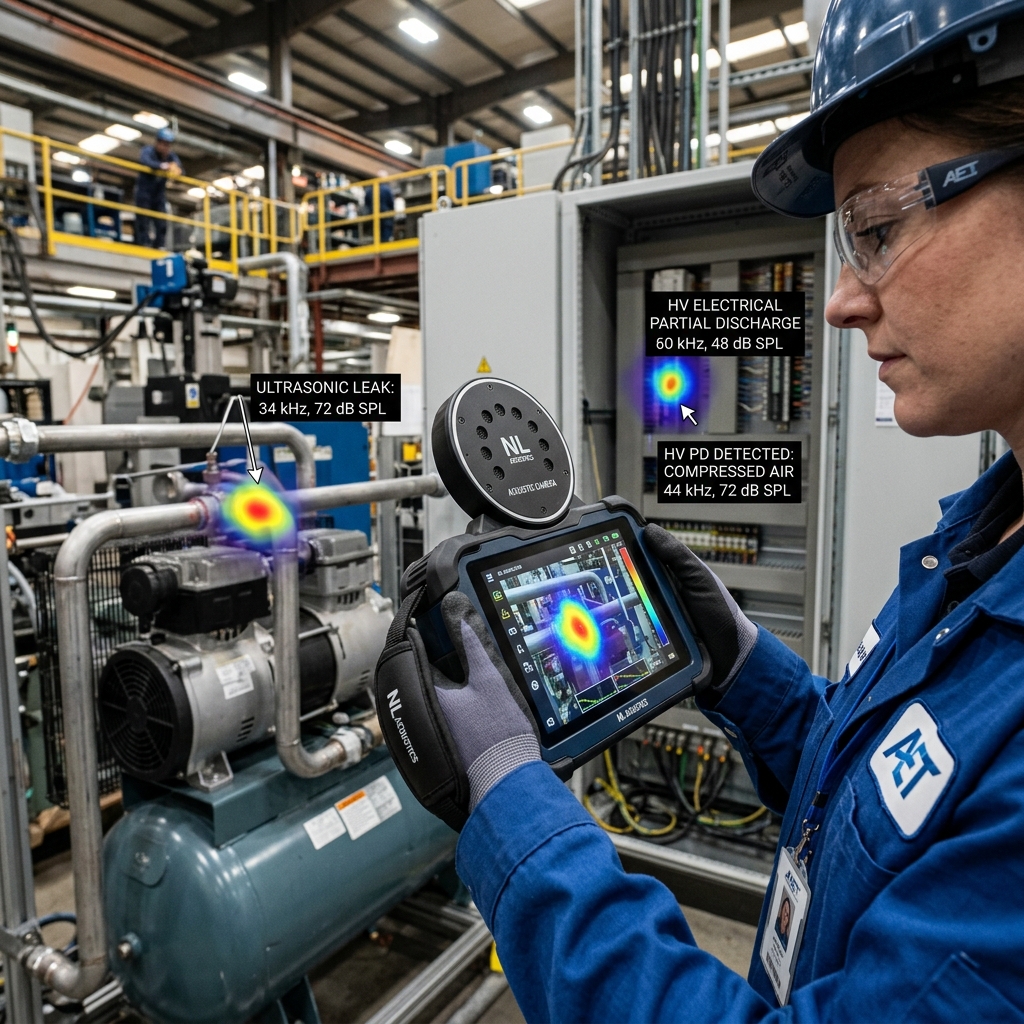

מצלמה אקוסטית (Acoustic Camera / Acoustic Imaging Camera) היא מכשיר אבחון ודיאגנוסטיקה מתקדם המשלב מערך מיקרופונים רגיש (Microphone Array) עם חיישן צילום אופטי. המכשיר לוכד גלי קול ואולטרסאונד (בתדרים שאינם נשמעים לאוזן האנושית) ומקרין מפת חום צבעונית (Sound Map) המציגה את מיקום התקלה המדויק על גבי המסך בזמן אמת.
סריקה מרחבית מהירה: חיסכון של 80% בזמן הבדיקה בהשוואה לסניפרים נקודתיים, עם יכולת לאתר דליפות ממרחק של עשרות מטרים באולם ייצור רועש.
החזר השקעה (ROI) מיידי: איתור דליפות אוויר דחוס (Compressed Air) וואקום מקצץ אלפי קילוואט-שעה מצריכת החשמל ומונע בלאי מוקדם במדחסים.
בטיחות בחשמל מתח גבוה: זיהוי מוקדם של פריקות חלקיות (Partial Discharge - PD), קורונה (Corona) וקשת חשמלית (Arcing) ממרחק בטוח לפני קצר או שריפה.
סינון השתקפויות ורעשי רקע: כיול ממוקד של טווח תדרים (פילטר 30kHz-45kHz) ואימות זווית סריקה למניעת התראות שווא (False Positives).
💡 לאילו מטרות משמשת מצלמה אקוסטית בתעשייה?
לפני שנצלול לפרטים הטכניים, לאלגוריתמים ולפיזיקה שמאחורי המכשיר, חשוב להבין שמצלמה אקוסטית אינה "גאדג'ט לחובבים" אלא כלי עבודה אסטרטגי באחזקה מונעת (Condition Monitoring). היא פותרת בעיות שבעבר דרשו ימי עבודה שלמים, סולמות וסיכונים מיותרים. הנה השימושים המרכזיים:
💨 1. איתור דליפות אוויר דחוס (Compressed Air Leaks)
איתור בריחות אוויר בצנרת תעשייתית, שסתומים, מחברים ובוכנות פנאומטיות באולמות ייצור רועשים - ממרחק עשרות מטרים וללא השבתת הקו.
🌪️ 2. איתור דליפות במערכות וואקום (Vacuum Leaks)
זיהוי יניקת אוויר לא מתוכננת במערכות תהליכיות, קווי אריזה, מפעלי מזון ותרופות, שבהן דליפה קטנה פוגעת באיכות המוצר.
⚡ 3. זיהוי פריקות חלקיות בחשמל (Partial Discharge - PD)
זיהוי תופעות קורונה (Corona) וקשת חשמלית (Arcing) בארונות מתח גבוה, שנאים וקווי הולכה - ממרחק בטוח דרך חריצי אוורור.
⚙️ 4. גילוי מוקדם של בלאי מכני במסבים ומסועים
זיהוי חיכוך חריג, שחיקת כדוריות במסב וגריז שהתייבש עוד בשלב הראשוני ביותר, חודשים לפני עליית טמפרטורה או רעידות מורגשות.
🚗 5. איתור פנצ'רים סמויים בצמיגים ובדיקות אטימות
גילוי חור "סיכה" זעיר בצמיג רכב או כלי צמ"ה מבלי לפרק את הגלגל ולהכניסו לגיגית מים. כיוון המצלמה לצמיג מציג מיד את נקודת פליטת האוויר.
🎵 6. כוונון אקוסטי לאולפני הקלטות ואולמות מופעים
זיהוי החזרי קול לא רצויים, תהודות מפריעות וזליגת סאונד בחדרי הקלטה, אולמות קונצרטים וקולנוע ביתי להשגת סאונד מושלם.
זקוקים לציוד אבחון ואיתור מתקדם לפרויקט? עברו לקטלוג השכרת ציוד אבחון ואיתור במחירים משתלמים >>
1. הגדרת הצורך: מתי ולמה משתמשים במצלמה אקוסטית?
בסביבה תעשייתית מודרנית, רשתות אוויר דחוס, מערכות וואקום, ארונות מתח גבוה ומסועים מכניים פועלים באופן רציף תחת עומסים כבדים. בעבר, איתור תקלות אלו התבצע באמצעות ציוד מסורתי - בעיקר סניפרים נקודתיים (Ultrasonic Sniffers) או ציוד שמיעה ייעודי.
מגבלות הציוד המסורתי: סניפר נקודתי מול סריקה מרחבית במצלמה
סריקה בעזרת סניפר נקודתי מחייבת את טכנאי האחזקה לגשת פיזית לכל חיבור, שסתום, הברגה או צינור, תוך הרכבת אוזניות וסריקה איטית במרחק סנטימטרים ספורים. באולם ייצור תעשייתי שמשתרע על פני אלפי מטרים רבועים עם צנרת בגובה 8 מטרים, בדיקה מקיפה בעזרת סניפר נמשכת ימים ארוכים, דורשת סולמות או במות הרמה, וחשופה לטעויות אנוש רבות.
לעומת זאת, שימוש בדגם מתקדם של מצלמה אקוסטית תעשייתית להשכרה פועל במתכונת של סריקה מרחבית מרחוק. המכשיר לוכד את גלי הקול באמצעות עשרות מיקרופונים ומקרין מפת חום צבעונית במיקום המדויק מול המצלמה האופטית. בדרך זו, המפעיל פשוט צועד באולם המפעל וסורק עשרות מטרים רבועים בשנייה אחת.
| פרמטר השוואה | סניפר אולטרסאונד נקודתי (Sniffer) | מצלמה אקוסטית מרחבית (Acoustic Camera) |
|---|---|---|
| מהירות סריקה | איטית מאוד (בדיקת נקודה-אחר-נקודה) | מהירה במיוחד (סריקת מרחב שלם בזמן אמת) |
| טווח עבודה ובטיחות | מרחק אפסי (סנטימטרים מבודדים מהתקלה) | סריקה ממרחק בטוח (1 עד 50 מטרים) |
| איתור בגובה / אזורים קשים לגישה | מחייב סולמות, במות הרמה או פיגומים | סריקה נוחה ישירות מרצפת המפעל |
| הערכת חומרת דליפה (Quantification) | הערכה איכותית בלבד (עוצמת צליל באוזניות) | חישוב אוטומטי של קצב דליפה (CFM / L-min ועלות) |
| דרישת מיומנות מפעיל | גבוהה (נדרש ניסיון שמיעתי רב לזיהוי) | נגישה ופשוטה (זיהוי ויזואלי ברור על המסך) |
החזר השקעה (ROI) באחזקה תעשייתית
אוורור ואוויר דחוס (Compressed Air) נחשבים ל"צורת האנרגיה היקרה ביותר במפעל". בממוצע, כ-20% עד 30% מרשת האוויר הדחוס במפעל תעשייתי הולכים לאיבוד בשל דליפות סמויות. כאשר המערכת מרוקנת מדליפות, מדחסי האוויר התעשייתיים (Compressors) פועלים בפחות מחזורי פריקה/טעינה (Unload/Load), מה שמפחית את טמפרטורת העבודה, מונע שחיקת שסתומים ומאריך את מרווח הטיפולים. למעבר לקטלוג הציוד המלא, עברו אל קטלוג הציוד לאבחון ואיתור תקלות.
חיסכון ישיר בחשמל: דליפה בודדת בקוטר 3 מ"מ בלחץ של 7 בר גורמת לאובדן של כ-1,200 קילוואט-שעה בחודש. איתור וסגירת 15-20 דליפות במפעל בינוני חוסכים עשרות אלפי שקלים מדי שנה.
הארכת חיי המדחסים: כאשר המערכת מרוקנת מדליפות, מדחסי האוויר (Compressors) פועלים בפחות מחזורי פריקה/טעינה (Unload/Load), מה שמפחית את טמפרטורת העבודה, מונע שחיקת שסתומים ומאריך את מרווח הטיפולים.
2. עקרונות פעולה למפעיל: איך לקרוא את הנתונים
כדי להפיק תוצאות מדויקות בשטח ולהבין מה המסך מציג, על המפעיל להכיר את המנגנון הפיזיקלי העומד מאחורי המצלמה האקוסטית.
מערך המיקרופונים ורזולוציה אקוסטית (Microphone Array & FOV)

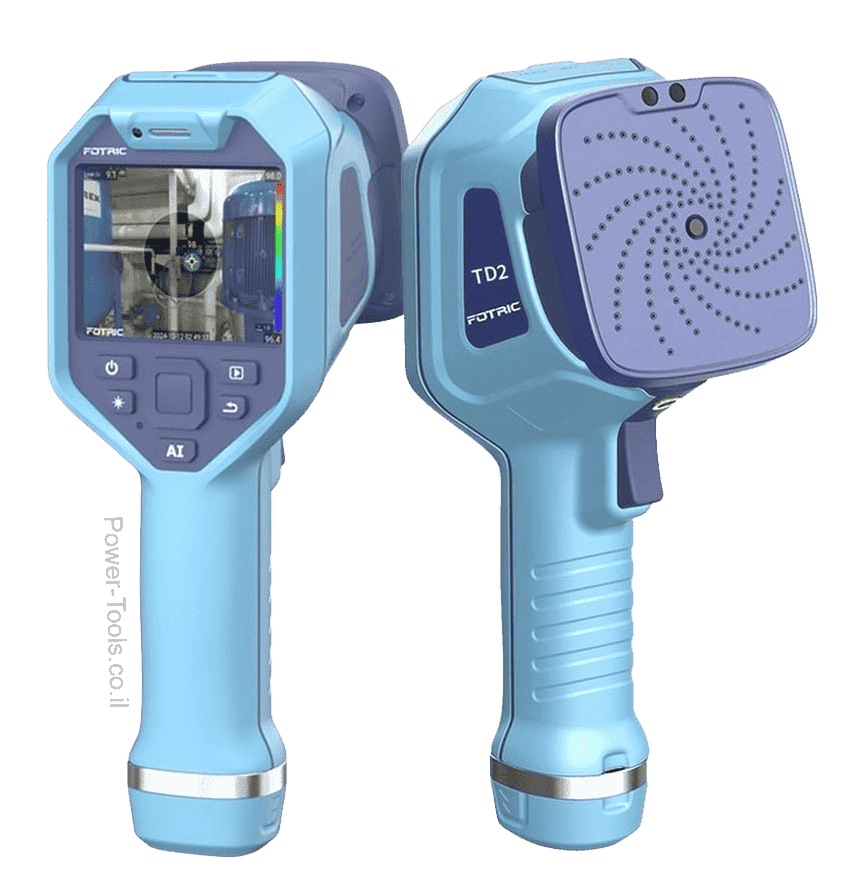

החלק הקדמי של המצלמה כולל דיסקה או מערך של 64 עד 128 מיקרופונים MEMS זעירים. כמות המיקרופונים והפיזור הגיאומטרי שלהם (צורת ספירלה, מגן דוד או מעגל) קובעים שני פרמטרים קריטיים:
רזולוציה אקוסטית (Spatial Resolution): היכולת להבחין בין שני מקורות רעש סמוכים מאוד זה לזה. ככל שיש יותר מיקרופונים והקוטר הפיזי של המערך גדול יותר, הרזולוציה גבוהה יותר.
שדה ראייה אקוסטי (Field of View - FOV): הטווח הזוויתי אותו המכשיר מסוגל לסרוק בבת אחת. שדה ראייה רחב מאפשר סריקת אולמות גדולים, בעוד זום אקוסטי מאפשר להתמקד ברכיב בודד ממרחק.
עיצוב אלומה (Beamforming) הלכה למעשה
הלב הטכנולוגי של המצלמה האקוסטית מבוסס על אלגוריתם Beamforming (עיצוב אלומה). כאשר גל קול או אולטרסאונד נפלט מדליפה, הוא מגיע לכל מיקרופון במערך בהפרש זמן זעיר (Time Delay) של ננו-שניות.
מעבד אותות מהיר (DSP) מודד את הפרשי הפאזה והזמנים בין המיקרופונים, ומחשב במדויק את הקיטור והזווית ממנה הגיע הצליל. לאחר מכן, התוכנה מצליבה (Overlay) את מפת עוצמת האודיו על גבי תמונת הווידאו מהמצלמה האופטית. התוצאה היא "נקודת חום" (Heatmap Spot) בצבעים נעים (מאדום/צהוב לעוצמה גבוהה, עד כחול לעוצמה נמוכה) בדיוק במקום התקלה.
טיפ מפעיל לשטח:
גלי אולטרסאונד בתדרים של 30kHz ומעלה מאופיינים באורך גל קצר מאוד (כמה מילימטרים). תכונה זו הופכת אותם לכיווניים מאוד (Directional), ולכן ככל שתכוונו את המכשיר בניצב (90 מעלות) לאובייקט הנבדק, נקודת ה-Beamforming על המסך תהיה חדה וממוקדת יותר.
3. תרחישי עבודה יישומיים (Use Cases)
מצלמה אקוסטית מספקת מענה רב-תחומי ל-3 יישומים תעשייתיים מרכזיים:
א. איתור דליפות פנאומטיות וואקום (Compressed Air & Vacuum Leaks)
כאשר גז דחוס נפלט מפתחים זעירים או מצנרת ואקום, מעבר הגז יוצר טורבולנציה (Turbulence) המייצרת תדרי אולטרסאונד בטווח של 30kHz-40kHz.
הגדרת ספי רגישות: בסביבה תעשייתית רועשת (כמו מפעל מתכת או בקבוקציה), יש להגדיר במכשיר סף רגישות (Dynamic Range) של 10-15dB מעל רעש הרקע כדי למנוע הצפת מפת חום.
הערכת קצב הדליפה: המכשיר מחשב בזמן אמת את קצב הדליפה ביחידות של CFM (Cubic Feet per Minute) או ליטר/דקה (L/min) על בסיס עוצמת הסאונד והמרחק שנמדד בלייזר המובנה.

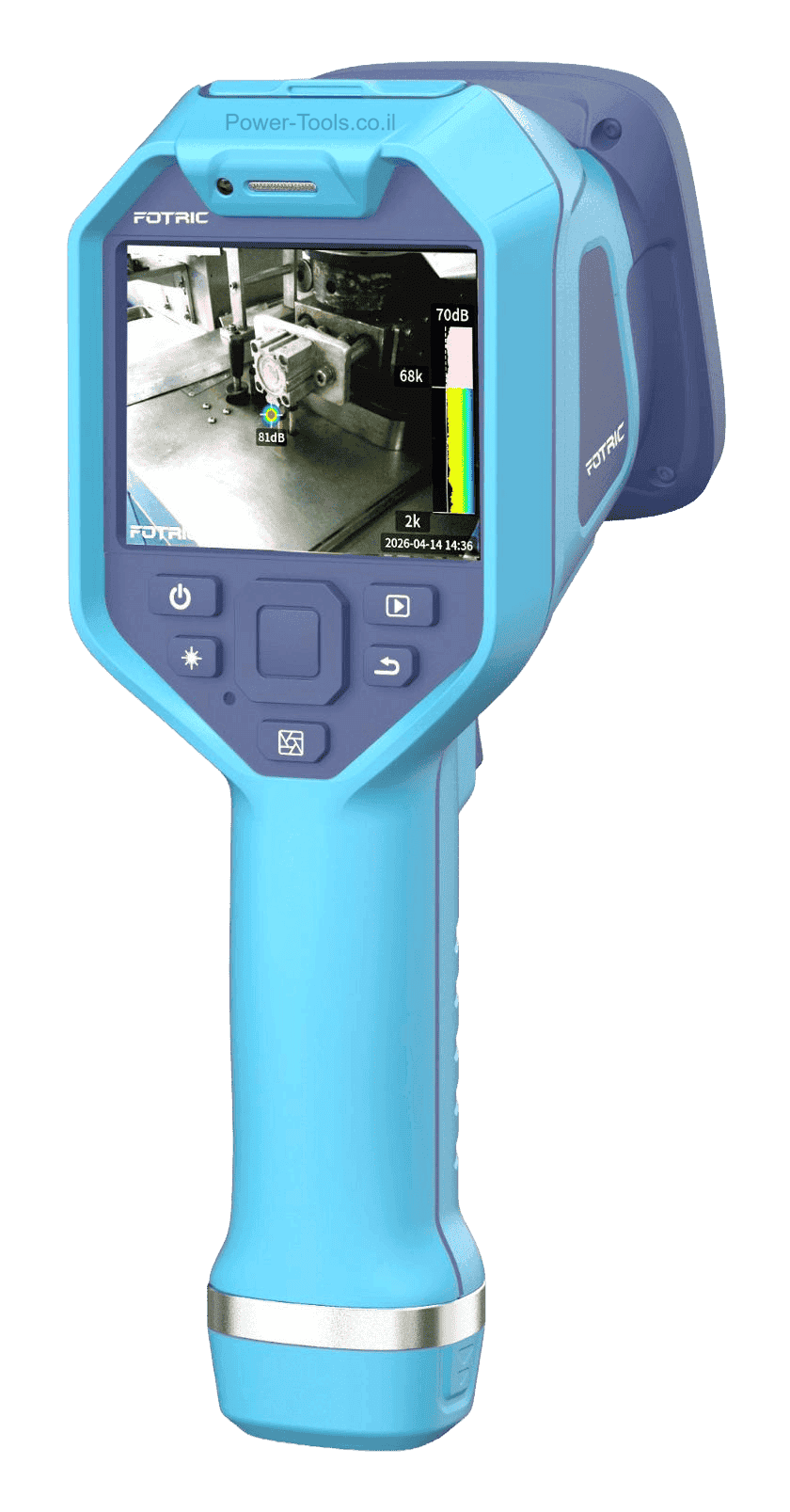

ב. זיהוי פריקות חלקיות (Partial Discharge - PD) במערכות חשמל
פריקה חלקית (Partial Discharge) היא כשל בטיחותי ופגיעה בבידוד החשמלי בציוד מתח גבוה ובינוני (כגון ארונות סגר, שנאים, מנתקים וקווי הולכה). כשל בבידוד גורם ליינון האוויר ולפליטת גלי אולטרסאונד ייחודיים.
איתור תופעת קורונה (Corona): פריקה לאוויר סביב מוליך חד או מבודד פגום, המייצרת רעש אקוסטי רציף בתדר 40kHz.
איתור קשת חשמלית (Arcing & Tracking): קפיצות ניצוצות חשמליים על גבי משטח הבידוד. תופעה זו מסוכנת ביותר ועלולה להוביל לשריפה או לשרפה חשמלית (Arc Flash). המצלמה האקוסטית מאפשרת לזהות את הניצוץ דרך חריצי האוורור של ארון החשמל - ללא צורך בפתיחת דלתות תחת מתח!
בטיחות בעבודה עם ארונות חשמל ומתח גבוה:
סריקת פריקה חלקית במצלמה אקוסטית מתבצעת תמיד ממרחק בטוח (חוק מרחק הבטיחות בהתאם לרמת המתח). לעולם אל תפתחו ארונות חשמל חיים ללא ציוד מגן אישי (PPE) מתאים. היתרון הגדול של המצלמה האקוסטית הוא היכולת לזהות PD מבעד לרשתות ואוורור ממרחק 3-5 מטרים.
ג. זיהוי תקלות מכניות ובלאי ציוד (Mechanical Inspection)
כאשר מסב (Bearing), גלגלת, מסוע או תיווך מכני מתחילים להתבלות, שלב הכשל הראשון מתבטא בחיכוך מיקרוסקופי המייצר תדרי אולטרסאונד גבוהים - חודשים רבים לפני שהתקלה תתבטא ברעידות נמוכות (Vibration Analysis) או בעליית טמפרטורה אותה מאבחנים בעזרת מצלמה תרמית מקצועית להשכרה.
זיהוי חיכוך חריג במסבים ומסועים: סריקה אקוסטית של קווי תנועה ארוכים (כמו מסועי מכרות או קווי הרכבה) מציגה מיידית את הגלגלת הפגומה שזקוקה לגירוז או החלפה. במקרים של אבחון פנימי בצנרת מים וביוב סתומה, מומלץ לשלב גם מצלמת ביוב וצנרת סיב אופטי 50 מטר.
ציוד אבחון ואיתור מומלץ להשכרה
4. אתגרים תפעוליים וסינון התראות שווא (False Positives)
עבודה מקצועית בשטח נמדדת ביכולת של המפעיל להבחין בין תקלה אמיתית לבין "באגים" והחזרים סביבתיים.
התמודדות עם השתקפויות קול (Acoustic Reflections)
משטחי מתכת נירוסטה, לוחות פח, קירות בטון וחלונות זכוכית מתנהגים כ"מראות אקוסטיות". גל אולטרסאונד שנפלט מדליפה אמיתית בצינור עלול לפגוע בקיר בטון מאחוריו ולחזור למצלמה. המסך יציג נקודת חום אדומה על הקיר החלק - התראת שווא קלאסית.
שיטת אימות 1 - שינוי זווית סריקה (Angle Shift): צעדו 2-3 צעדים הצידה וסרקו שוב. אם נקודת החום זזה על גבי הקיר - מדובר בהשתקפות! אם הנקודה נשארה צמודה לצינור - זו הדליפה האמיתית.
שיטת אימות 2 - התקרבות ומחיפת חסימה: התקרבו אל מקור הרעש או החסימו זמנית את קו הראייה אל המשטח הנחשד בעזרת לוח קרטון/יד.
כיול תדרים נכון (Frequency Tuning)
אחת הטעויות הנפוצות ביותר של מפעילים מתחילים היא עבודה בטווח תדרים רחב מדי (כגון 2kHz עד 60kHz). בסביבת מפעל, מכונות חיתוך, מלגזות ומנועים פולטים רעשים חזקים בתדרים הנמוכים (2kHz-15kHz) אשר מציפים את המסך בכתמים אדומים חסרי משמעות.
איך לכייל נכון? יש לצמצם את הפילטר במכשיר לטווח אולטרסאונד נקי - לרוב 30kHz עד 45kHz עבור דליפות אוויר, או 35kHz עד 50kHz עבור פריקות חלקיות. בטווח תדרים זה, רעשי המכונות נעלמים כמעט לחלוטין, והתקלה "קופצת" על המסך בחדות מושלמת.
מגבלות טווח ופוקוס (Distance & Field Depth)
גלי אולטרסאונד עוברים דעיכה (Attenuation) באוויר ככל שהמרחק גדל. סריקה מרחוק של 30 מטרים מתאימה לזיהוי דליפות גדולות או פריקות חלקיות חזקות, אך דליפות זעירות (פחות מ-0.1 L/min) ייעלמו ברעש הרקע. סרקו תחילה סריקה מרחבית מקיפה, ולאחר מכן התקרבו לטווח של 2-5 מטרים לאימות ודיווח.
5. עיבוד נתונים, דיווח ואינטגרציה לזרימת העבודה (Workflow)
סריקה אקוסטית אינה מסתכמת ברגע האיתור בשטח. כדי שהממצאים יתורגמו לחיסכון בפועל, יש לשלב את הנתונים בתהליך ניהול האחזקה של המפעל.
אוטומציה בניתוח נתונים וחישוב עלויות
מצלמות אקוסטיות מודרניות כוללות תוכנות ענן או כלים מובנים (Reporting Tools). בעת צילום התקלה, המכשיר שומר תמונה משולבת (אופטית + אקוסטית), קובץ אודיו, מרחק שנמדד בלייזר וערכי דציבלים.
התוכנה מנתחת את הנתונים ומפיקה אוטומטית הערכה כספית: למשל, "דליפה מספר #14 - קצב 4.2 CFM - עלות מוערכת: $1,450 לשנה בצריכת חשמל".
למידע נוסף על אבחון מבנים, איתור נזילות סמויות ובדק בית מקיף, קראו גם את המדריך שלנו בנושא הכנת הבית ואבחון נזילות סמויות לפני מכירה.
