השכרת מצלמה אקוסטית תעשייתית
FOTRIC TD2e Acoustic Imaging Camera
מחיר השכרה:
₪420 / יום
למחירון המלא - לחץ כאן
מחיר השכרה:
₪420 / יום
למחירון המלא - לחץ כאן
מצלמה אקוסטית להשכרה - מידע כללי
מצלמה אקוסטית תעשייתית ומתקדמת (מדגם FOTRIC TD2e) המייצגת את חזית הטכנולוגיה בבדיקות אל-הרס (NDT) ואבחון תעשייתי. המצלמה מצוידת במערך של 64 מיקרופונים דיגיטליים MEMS ברגישות גבוהה ובמצלמה תעשייתית 13MP, המאפשרים לראות את הקול באופן ויזואלי בזמן אמת (Sound Imaging). המכשיר מסוגל לאתר תדרים קוליים ואולטרסוניים בטווח של 2kHz עד 100kHz - תדרים שאינם ניתנים לשמיעה על ידי אוזן אנושית. המצלמה מיועדת לאיתור מהיר ומדויק של דליפות אוויר דחוס, דליפות גז וואקום, זיהוי פריקות חלקיקיות (PD) ותופעות קורונה בלוחות וקווי מתח גבוה, ואיתור רעשים חריגים ורטטים בחיבורים רופפים ובמיסבים במכונות. הודות למשקל קל של 770 גרם בלבד, מסך מגע IPS 3.5 אינץ', ומנגנון Acoustic Image Focus לסינון רעשי רקע, המכשיר מאפשר ביצוע סריקות מקיפות במפעלים ובאתרי עבודה ללא צורך בהשבתת קווי ייצור. בזמן ההשכרה מקבלים הדרכה תפעולית אישית, כרטיס זיכרון, ותוכנת ניתוח מקצועית להפקת דוחות.
שימושים נפוצים ויתרונות מקצועיים
- איתור דליפות אוויר דחוס וגז בצינורות ותשתיות - זיהוי מיידי של הדליפות הקטנות ביותר ממרחק של עד 100 מטר, החוסך עשרות אלפי שקלים בהוצאות אנרגיה במפעלים ומתקני ייצור
- גילוי פריקות חלקיקיות (PD) ותופעות קורונה בלוחות חשמל - זיהוי קשתות חשמליות ופגמים בבידוד בקווי מתח גבוה/בינוני לפני שמתרחש ארוע כשל קריטי, התחשמלות או שריפה
- איתור דליפות במערכות ואקום - המצלמה מזהה את הרעש האולטרסוני הנוצר מפתחי יניקת אוויר במערכות ואקום ללא צורך במגע או בהפסקת פעולת המערכת
- זיהוי רטטים וחיבורים רופפים במכונות - איתור רעשים חריגים מברגים משוחררים, רכיבים נעים או שחיקת מיסבים תוך כדי עבודה סדירה של ציוד תעשייתי
- מערך של 64 מיקרופונים MEMS - צפיפות מיקרופונים גבוהה המבטיחה דיוק מיקום פנומנלי של מקור הרעש והצגתו כמפה תרמית (Heatmap) על גבי התמונה החזותית
- אלגוריתם מתקדם לסינון דינמי ואוטומטי של רעשי סביבה תעשייתיים חזקים והתמקדות במקור הרעש המבוקש בלבד
- מצבי צילום מגוונים - מצב מקור יחיד (Single-source), מקורות מרובים (Multi-source), ומצב הולוגרמה (Hologram mode) להתאמה מלאה למורכבות הרעש בשטח
- מצלמה דיגיטלית תעשייתית 13MP - מעניקה תמונה חזותית חדה ברזולוציה גבוהה במיוחד לתיעוד ברור ואיכותי של התקלה
- מדידת עוצמת קול מדויקת (dB) - הצגת רמת דציבלים מדויקת בזמן אמת המאפשרת תיעוד והערכה של חומרת התקלה בדוחות NDT
- סוללה נטענת ונשלפת ל-4 שעות עבודה רצופות, עם תקן עמידות IP54 לעבודה בתנאי שטח תעשייתיים קשים
- איסוף מיידי בסניפים בתל אביב או בירושלים בתיאום מראש.
מפרט טכני
- מערך מיקרופונים: 64 מיקרופונים דיגיטליים מסוג MEMS
- טווח תדרים: 2kHz עד 100kHz (מכסה תחום נשמע ואולטרסאונד)
- קצב דגימת קול: 200kHz
- קצב רענון אקוסטי: 25Hz
- מרחק עבודה ואיתור: 0.3 מטר עד 100 מטר
- שדה ראייה אקוסטי (FOV): 66° × 52°
- מצלמה דיגיטלית: 13 המגה-פיקסלים, ברמה תעשייתית
- מסך תצוגה: מסך מגע IPS LCD בגודל 3.5 אינץ', רזולוציה 640×480 פיקסלים
- מצבי דימות אקוסטי: Single-source, Multi-source, Hologram mode
- מצבי תצוגה: תמונה חזותית בצבע או בגווני אפור (Gray Scale Background) עם שכבת אקוסטיקה
- מיקוד אקוסטי: מנגנון Acoustic Image Focus לסינון רעשי סביבה מתקדם
- מדידת עוצמת קול: הצגת מדדי dB בזמן אמת על גבי המסך
- סוללה: סוללת ליתיום נטענת 3.6V 5000mAh נשלפת
- זמן עבודה רצוף: מעל 4 שעות עבודה לסוללה
- תקן עמידות ומיגון: IP54 (עמידות לאבק ולנתזי מים)
- זיכרון ואחסון: תמיכה בכרטיסי TF / MicroSD עד 1TB (כולל כרטיס 32GB באריזה)
- תוכנת ניתוח: כולל רשיון לתוכנת AnalyzIR Professional Analysis Software להפקת דוחות
- משקל המכשיר: 770 גרם בלבד (עיצוב ארגונומי לאחיזה ביד אחת)
- מידות המכשיר: 243 מ"מ × 95 מ"מ × 150 מ"מ
מתי כדאי להשכיר מצלמה אקוסטית
- גילוי דליפות במערכות אוויר דחוס במפעלים וקווי ייצור - חיסכון מיידי בהוצאות החשמל של המדחסים
- בדיקת אטימות ודליפות במערכות ואקום, צנרת גזים רפואיים ותעשייתיים
- אבחון תקופתי ובטיחותי של לוחות חשמל, שנאים, וקווי מתח גבוה לאיתור פריקות חלקיקות (PD) ותופעות קורונה
- זיהוי רעשים חריגים ומשוחררים במכונות סובבות, מנועים ומיסבים לפני התרחשות שבר מורכב
- איתור דליפות אוויר בצמיגים ובמערכות פנאומטיות ללא צורך בשימוש במי סבון או פירוק
- ביצוע סקר התייעלות אנרגטית ובדיקות תואמות תקן ISO 50001 במפעלי תעשייה
- מתן שירותי אבחון ובדק בית מתקדמים (NDT) על ידי קבלנים, מהנדסים ושמאים
השכרת מצלמה אקוסטית מקצועית – לראות את הקול: דיאגנוסטיקה אולטרא-סונית ללא הרס
השכרת מצלמה אקוסטית (Acoustic Imaging Camera) מביאה לפרויקט שלכם את חזית הטכנולוגיה העולמית בבדיקות אבחון בלתי פולשניות (NDT) ודיאגנוסטיקה תעשייתית. בעוד שאוזן אנושית מוגבלת לשמיעת תדרים בטווח של 20Hz עד 20kHz בלבד, תקלות קריטיות כגון דליפות אוויר דחוס, דליפות גזים, פריקות חשמליות (PD) ושחיקת מיסבים פולטות תדרים אולטרא-סוניים גבוהים (מעל 20kHz ועד 100kHz) שאינם ניתנים לשמיעה על ידי אדם או מיקרופון רגיל.
מצלמת דימות אקוסטית מצוידת במערך של 64 מיקרופונים דיגיטליים מסוג MEMS ברגישות גבוהה ובמצלמה תעשייתית ברזולוציה גבוהה. המכשיר משלב את אותות הקול עם התמונה החזותית בזמן אמת, ומציג את מוקד הרעש כ"ענן צבע" (Heatmap) מדויק וברור מעל מקור התקלה. המצלמה מאפשרת איתור מיידי של דליפות ממרחק רב, ללא צורך במגע פיזי וללא השבתת קווי ייצור.

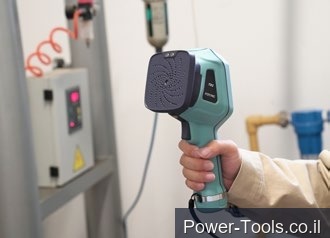

השכרת מצלמה אקוסטית FOTRIC TD2e - אחיזה נוחה ביד אחת
מערך של 64 מיקרופונים MEMS דיגיטליים במשקל קל של 770 גרם בלבד לאבחון נוח בשטח.

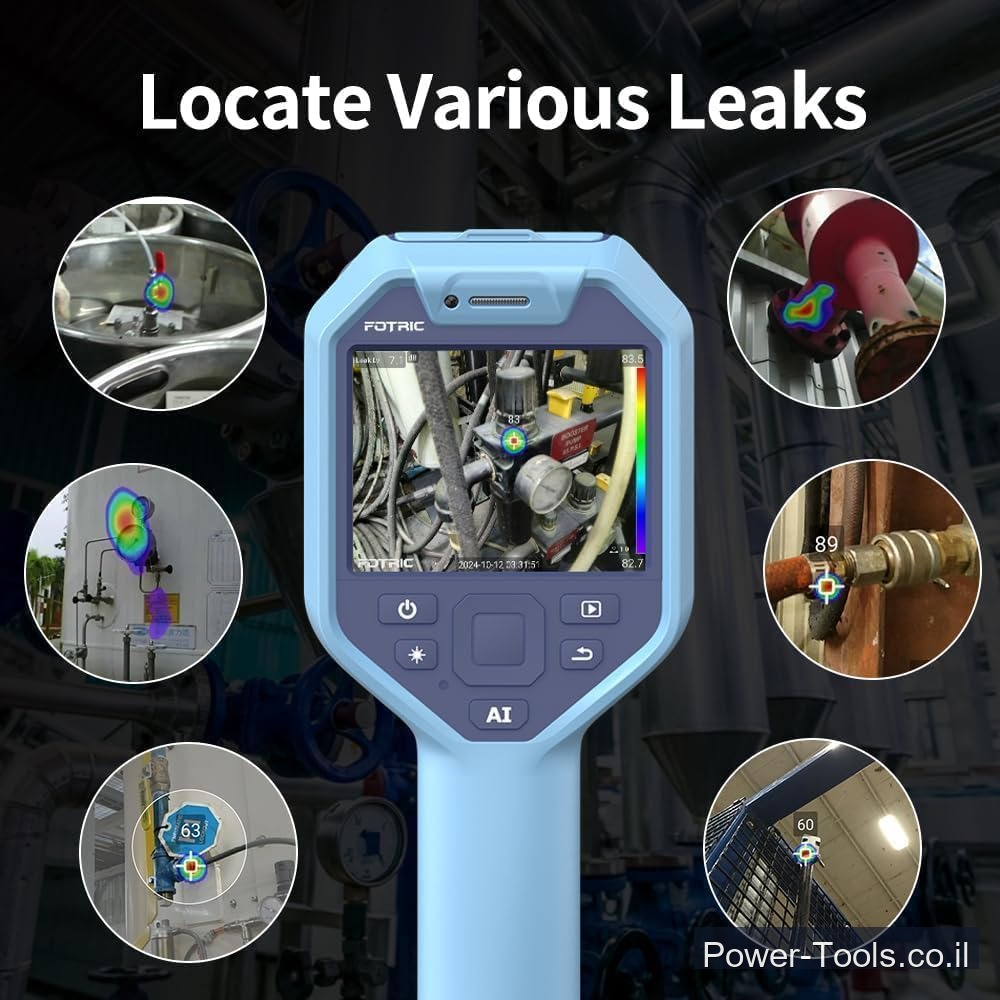

איתור מגוון רחב של דליפות בתעשייה עם ציוד דימות אקוסטי
פתרון NDT מקיף לאיתור דליפות בברזים, מכלים, צנרות אוויר וגזים ללא השבתת הציוד.השוואה: מצלמה אקוסטית מקצועית מול גלאי אולטראסאונד מסורתי (Ultra-probe)
| פרמטר השוואה | מצלמה אקוסטית (Acoustic Camera) | גלאי אולטרסאונד מסורתי (Ultra-probe) |
|---|---|---|
| מהירות זיהוי דליפה | מיידי (תוך שניות ספורות בסריקה כללית) | איטי מאוד (דורש מעבר נקודתי רגלי והקשבה ממושכת) |
| תצוגה ויזואלית (Visualization) | תמונה חזותית חדה + ענן צבע (Heatmap) בלייב | ללא תצוגה חזותית כלל (שמיעת צליל באוזניות בלבד) |
| רמת דיוק ומיקוד | דיוק פנומנלי הודות למערך מיקרופונים MEMS צפוף | דיוק נמוך המסתמך על הערכה עיוורת |
| תיעוד ודיווח (Data Export) | ייצוא תמונות, וידאו, מדדי dB ודוחות ניתוח ממוחשבים | ללא יכולת ייצוא תמונות או דיווח ויזואלי |
| קלות תפעול | פשוט ואינטואיטיבי – "כוון וצלם" (Pick & Shoot) | מחייב מומחה בעל ניסיון רב בפענוח צלילים |
מהירות זיהוי דליפה
מיידי (תוך שניות ספורות בסריקה כללית)
איטי מאוד (דורש מעבר נקודתי רגלי והקשבה ממושכת)
תצוגה ויזואלית (Visualization)
תמונה חזותית חדה + ענן צבע (Heatmap) בלייב
ללא תצוגה חזותית כלל (שמיעת צליל באוזניות בלבד)
רמת דיוק ומיקוד
דיוק פנומנלי הודות למערך מיקרופונים MEMS צפוף
דיוק נמוך המסתמך על הערכה עיוורת
תיעוד ודיווח (Data Export)
ייצוא תמונות, וידאו, מדדי dB ודוחות ניתוח ממוחשבים
ללא יכולת ייצוא תמונות או דיווח ויזואלי
קלות תפעול
פשוט ואינטואיטיבי – "כוון וצלם" (Pick & Shoot)
מחייב מומחה בעל ניסיון רב בפענוח צלילים
אפליקציות שטח ושימושים תעשייתיים מרכזיים

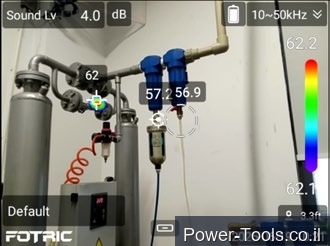

1. איתור דליפות אוויר דחוס בווסתי לחץ וצנרות
דליפות במערכות אוויר דחוס אחראיות לאובדן של עד 30% מכלל צריכת החשמל במפעלים תעשייתיים. הטורבולנציה הקולית שיוצאת מחור זעיר בצינור או בווסת לחץ פולטת רעש אולטרא-סוני חזק. המצלמה האקוסטית מזהה את הדליפה מיד ממרחק עשרות מטרים, ומציגה את רמת הדציבלים (dB) בלייב על גבי התמונה החזותית.
2. זיהוי דליפות בחיבורים פנאומטיים מהירים
חיבורים מהירים ופיצולי צנרת פנאומטית גמישה נוטים לסבול מבלאי ושחיקה של אטמים. בעזרת המצלמה האקוסטית, ניתן לסרוק עשרות חיבורים מהירים בשניות ספורות, ולזהות באופן מיידי מחברים דולפים הדורשים החלפה.
3. איתור תקלות פנאומטיות במכונות ייצור תעשייתיות
מכונות ייצור כבדות (כגון מזרקי פלסטיק, מציפים ומערבלים מסוג MAGUIRE) כוללות עשרות שסתומים ובוכנות פנאומטיות פנימיות. בדיקת NDT בלתי פולשנית מאפשרת לאתר דליפות שסתומים פנימיות תוך כדי עבודה סדירה של המפעל.
מצבי דימות אקוסטי ותצוגות מתקדמות

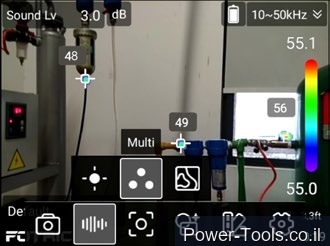

גילוי מספר דליפות במקביל (Multi-Source Mode)
איתור ומיפוי של מספר נקודות דליפה מרובות בו-זמנית בפריים צילום אחד.
תצוגת רקע שחור-לבן (Grayscale Background)
הבלטה ויזואלית חדה של מפת החום האקוסטית מעל תמונת רקע מונוכרומטית.אבחון בטיחותי בתשתיות כבדות ומתח גבוה (PD & Corona)
איתור פריקות חלקיקיות (PD) בעמודי מתח גבוה
גילוי קשתות חשמליות ותופעת קורונה ממרחק עבודה בטוח של עד 100 מטר ללא מגע.
איתור דליפות בחיבורי פלאנץ' תעשייתיים כבדים
זיהוי דליפות גז, ואקום או רטט חריג בברגי אוגנים כבדים בתשתיות תעשיה.איתור בריחת אוויר מצמיגים ומערכות פנאומטיות ללא מים
שיטת בדיקת דליפות האוויר המסורתית במערכות פנאומטיות וצמיגים מבוססת על מריחת מי סבון וחיפוש בועות – תהליך מלכלך, איטי ולא מדויק. המצלמה האקוסטית מאפשרת לראות את נקודת בריחת האוויר מיד בלחיצת כפתור וללא צורך בהרטבת הצמיג או המערכת.
שאלות ותשובות נפוצות על השכרת מצלמה אקוסטית
אוזן אנושית מסוגלת לקלוט תדרי קול בטווח של 20Hz עד 20kHz בלבד. דליפות אוויר דחוס, דליפות גז, פריקות חשמל ושחיקת מיסבים יוצרות טורבולנציה קולית בתדרים אולטרא-סוניים גבוהים (מעל 20kHz ועד 100kHz). מצלמה אקוסטית מצוידת במערך של עשרות מיקרופונים דיגיטליים המזהים תדרים אלו ומציגים אותם כ"ענן צבע" (Heatmap) ויזואלי בלייב על המסך.
גלאי אולטרסאונד מסורתי מחייב מומחה מנוסה המקשיב עם אוזניות ומנחש את מקור הבעיה ללא תצוגה חזותית. מצלמה אקוסטית מציגה תמונה חזותית חדה ברזולוציה גבוהה עם מפת חום קולית בזמן אמת ("כוון וצלם"), מאפשרת צילום וידאו והפקת דוחות NDT מקצועיים, ומאתרת דליפות תוך שניות ממרחק רב.
מצלמות אקוסטיות מתקדמות כוללות מנגנון מיקוד קולי (Acoustic Image Focus) וסינון תדרים דינמי. טכנולוגיה זו מנטרלת את רעשי הברק והמכונות הסביבתיים הרועשים ברצפת הייצור, וממיינת וממייקדת את המצלמה אך ורק בתדר האולטרא-סוני הספציפי הנפלט מנקודת הדליפה.
כן. פריקות חלקיקיות (Partial Discharge) ותופעות קורונה בלוחות חשמל, שנאים וקווי מתח גבוה פולטות קרינה אולטרא-סונית אופיינית. המצלמה האקוסטית מזהה את נקודת הקשת החשמלית או הכשל בבידוד ממרחק בטוח וללא מגע, ומונעת התחשמלות, קצרים קריטיים ושריפות מבנים.
בהחלט. כל השכרה של מצלמה אקוסטית ב-Power-Tools כוללת הדרכה תפעולית אישית מלאה במעמד המסירה (איסוף בתל אביב או בירושלים), כרטיס זיכרון, ותוכנת ניתוח מקצועית להפקת דוחות ניתוח דציבלים (dB) ודיאגנוסטיקה מקצועית.
