איזה קוטר כוס קידוח יהלום צריך לצנרת מזגן ואיך קודחים בבטון בלי לשרוף את הכוס?
נכתב על ידייובל לוימנהל הדרכה טכנית ושירות שטח (14 שנות ניסיון שטח)
נבדק מקצועית על ידיאודי לוי
(מהנדס שירות ותחזוקת ציוד מכני)בשורה התחתונה מהשטח
כלל אצבע מהשטח
מזגן עילי 1-2.5 כס: כוס 76 ממ (3 צול) | מיני מרכזי ו-VRF: כוס 102 ממ (4 צול) | שיפוע חובה: 2-3 מעלות חוצה
לצנרת מזגן עילי סטנדרטי (1 עד 2.5 כס) קוטר כוס הקידוח התקני הוא 76 ממ (3 צול). למזגני מיני מרכזי, מערכות VRF או צנרת מבודדת כפולה דרושה כוס 102 ממ (4 צול). עם זאת, שימוש בכוס צרה מדי (כגון 65 ממ) מועך את מעטפת הבידוד הלבנה, קורע את צינור הניקוז השרשורי וגורם להזעה וטפטוף מים בתוך הקיר. בנוסף, חובה לקדוח בשיפוע קל של 2 עד 3 מעלות כלפי חוץ למניעת חדירת מי גשמים, ולשמור על מהירות סיבוב של 800 עד 1,000 סלד במים או שאיבה רציפה למניעת שריפת מקטע היהלום. לקבלת מעבר עגול ונקי ללא פגיעה בקיר, מומלץ לבצע השכרת מקדחת יהלום וכוסות קידוח לבטון לפי מפרט ההתקנה.
טבלת התאמת כוס קידוח יהלום לפי הספק מזגן וסוג צנרת
כוסות קידוח יהלום מגיעות בקטרים שונים המותאמים לעובי מכלול הצנרת. הטבלה הבאה מסכמת את הקטרים התקניים, מהירויות הסיבוב (RPM) ושיטת הקירור המומלצת למניעת שחיקת סגמנטים:
| סוג המזגן / מערכת מיזוג | קוטר כוס מומלץ (ממ וצול) | מהירות סיבוב (סלד / RPM) | שיטת קירור מומלצת | תכולת המעבר בקיר |
|---|---|---|---|---|
| מזגן עילי קטן (1.0 עד 1.5 כס) | 76 ממ (3 צול) | 900 עד 1,100 סלד | רטוב או יבש עם שואב | זוג צינורות גז מבודדים, ניקוז 16 ממ, כבל 3 גידים |
| מזגן עילי בינוני וגדול (2.0 עד 2.5 כס) | 76 ממ עד 83 ממ | 800 עד 950 סלד | רטוב מועדף בבטון מזוין | צנרת נחושת עבה (3/8 ו-5/8), בידוד כפול, ניקוז וכבל פיקוד |
| מזגן מיני מרכזי (3.0 עד 4.5 כס) | 102 ממ (4 צול) | 650 עד 800 סלד | רטוב בלבד עם מעמד | צנרת נחושת גדולה, בידוד מעובה, שרוול PVC קשיח |
| מערכות מולטי ספליט ו-VRF | 112 ממ עד 127 ממ (4.5-5 צול) | 500 עד 650 סלד | רטוב בלבד על מעמד קבוע | 2 עד 4 קווי צנרת נחושת, תקשורת אלקטרונית וניקוז ראשי |
איך לקדוח מעבר למזגן בבטון ב-4 שלבים הנדסיים ללא נזק

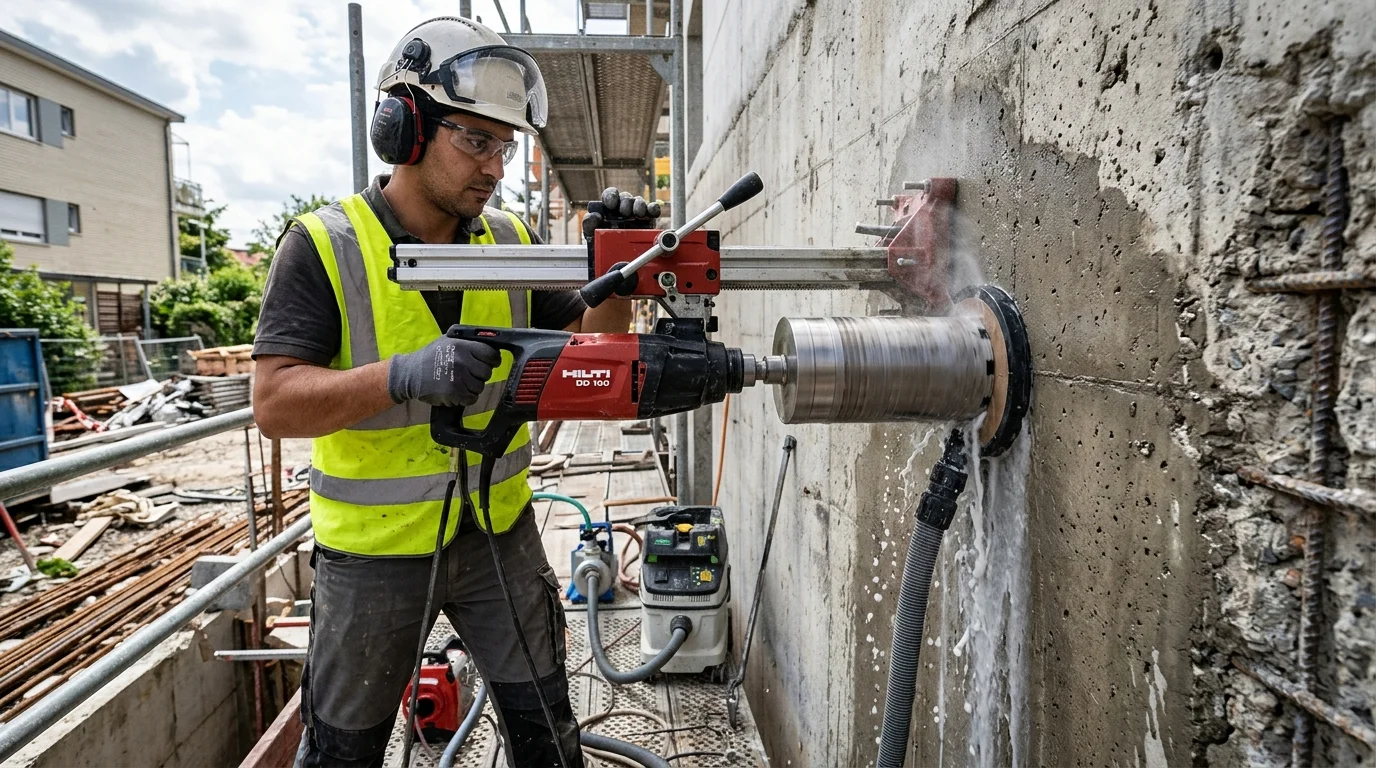

קידוח כוס יהלום בבטון מזוין דורש שליטה מלאה בציוד ושמירה קפדנית על כללי הבטיחות. ביצוע השלבים בסדר הנכון מבטיח פריצה מדויקת ונקייה:
- בדיקת תשתיות סמויות וקביעת שיפוע 2-3 מעלות חוצה: לפני תחילת הקידוח, סורקים את הקיר לשלילת צנרת חשמל ומים סמויה. מסמנים את נקודת החדירה כך שהמקדחה תעמוד בזווית נטייה קלה כלפי מטה (2 עד 3 מעלות). שיפוע זה יבטיח שמי הגשמים בקיר החיצוני לא יזרמו פנימה לאורך שרוול הפלסטיק, ושמי העיבוי יתנקזו החוצה בחופשיות.
- פתיחת חריץ הובלה ראשוני בעומק 5 ממ (חריץ מרכוז): אם קודחים ידנית ללא מעמד עיגון, מתחילים את הקידוח בזווית נטויה קלה של 45 מעלות כדי לכרסם מגרעת ראשונית בבטון. ברגע שנוצר סהר עמוק, מיישרים את הכוס בהדרגה לזווית העבודה עד לקבלת מעגל היקפי שלם בעומק 5 ממ.
- שמירה על סלד קבוע ואספקת קירור רציפה: עוברים לקצב עבודה קבוע. בקידוח רטוב מוודאים זרימת מים רציפה בצבע חלבי (מעידה על שטיפת אבקת בטון). בקידוח יבש מוודאים ששואב האבק התעשייתי שואב במלוא העוצמה. לא מפעילים משקל גוף אלים על המקדחה. משקל הכלי והיהלום עושים את פעולת החיתוך.
- האטת קצב ההזנה לקראת פריצת קיר החוץ: כאשר הכוס מגיעה ל-2 עד 3 הסנטימטרים האחרונים של הקיר, מפחיתים את הלחץ הידני באופן משמעותי. פריצה עדינה מונעת ניתוק גס של שכבת השליכט והטיח החיצונית ומשאירה חור עגול ומלוטש מבחוץ ומבפנים.
3 טעויות קריטיות בקידוח יהלום למזגן ואיך להימנע מהן
01
קידוח בזווית מפולסת של 90 מעלות ללא שיפוע כלפי חוץ
הטעות הנפוצה ביותר בקרב מתקינים שאינם מנוסים היא קידוח מפולס לחלוטין. במצב זה, מים ממי גשם שחודרים אל מתחת לשרוול החיצוני נמשכים פנימה בכוח הנימיות ומחלחלים לקיר הגבס ולטיח הפנימי. בנוסף, כל כיפוף קל בצינור הניקוז השרשורי יגרום להצטברות עובש ולסתימת מים שתוביל לטפטוף ישיר מהמזגן על הפרקט או הריהוט. שיפוע של 2 עד 3 מעלות כלפי מטה פותר את הבעיה לתמיד.
02
הפעלת כוח פיזי מופרז וסלד גבוה ששורפים את מקטע היהלום
יהלום תעשייתי אינו חותך באמצעות לחץ אלא באמצעות שחיקה מדויקת. הפעלת לחץ גוף כבד יחד עם מהירות סיבוב של מעל 1,300 סלד גורמת להתחממות מקטעי הסגמנט לטמפרטורה של מעל 600 מעלות. בחום זה, אבקת הברונזה המחזיקה את היהלומים נמסה, היהלומים נמרחים (Glazing), והכוס מפסיקה לקדוח לחלוטין. אם הכוס מפסיקה להתקדם, יש לחרוץ בה חריצים עדינים באבן משחזת לחידוש שכבת היהלום.
03
שימוש במקדחה ללא קלאץ בטיחות מכני או עבודה במצב דפיקה (Hammer)
חל איסור מוחלט להשתמש בפטישון רגיל על מצב רטיטה ודפיקה בעת עבודה עם כוס יהלום. דפיקות פטיש שוברות את מקטעי היהלום מהריתוך שלהם. בנוסף, קידוח בבטון מזוין במקדחה שאין בה מצמד בטיחות מכני (Slip Clutch) מסכן את המפעיל באופן חמור: אם הכוס פוגשת מוט ברזל 16 ממ וננעלת, המקדחה כולה תסתובב סביב עצמה בעוצמה ועלולה לשבור את פרק כף היד של המפעיל.
הפתרון המומלץ: השכרת מקדחת יהלום עם סט כוסות מותאם למזגנים
במקום להסתכן בנזק לקיר או לפגוע במקדחות שאינן מיועדות לכך, השכרת מקדחת יהלום וכוסות קידוח לבטון מעניקה לכם מקדחה ייעודית בעלת קלאץ בטיחות כפול, מנגנון חיבור מים מובנה, ומגוון כוסות קידוח בקטרים של 76 ממ ו-102 ממ. במעמד האיסוף בסניפי Power-Tools תקבלו הדרכה מעשית מלאה על כיוון הסלד והשיפוע הנדרש להתקנה בטוחה ונקייה.
דגמי מקדחות יהלום וכוסות קידוח מקצועיות להשכרה
צריכים כלי עבודה להשכרה? נשמח לעזור
מחפשים כלי להשכרה? השאירו פרטים ונחזור אליכם
מעדיפים להתקשר? צפו במספרי הטלפון והכתובות שלנו
שאלות ותשובות נפוצות על קידוח יהלום למזגנים
שאלות ותשובות
שאלות ותשובות נפוצות בנושא
חובה לקדוח בשיפוע של 2 עד 3 מעלות כלפי מטה לכיוון חוץ המבנה (כ-1.5 עד 2 סמ הפרש גובה בין פנים הבית לקיר החיצוני). שיפוע זה מונע כניסת מי גשמים לאורך השרוול פנימה, ומבטיח גרביטציה חופשית למי הניקוז של יחידת האיוד למניעת סתימות והצפות פנימיות.
באתרי בנייה, מעטפת חוץ ובקירות בטון חשופים, קידוח רטוב עם אספקת מים רציפה הוא המהיר והאיכותי ביותר שכן הוא מקרר את מקטע היהלום ומפנה את הבוצה מיד. בדירות מגורים מאוכלסות ומרוהטות עדיף קידוח יבש עם כוסות בעלות חריצי קירור ושואב אבק תעשייתי Class M המחובר לטבעת איסוף ואקום למניעת פיזור אבק סיליקה בבית.
במרחק של 2 עד 3 סמ מסיום עומק הקיר, מורידים את לחץ ההזנה הידני לחצי ומאפשרים לכוס היהלום לכרסם את הבטון באיטיות. לחץ אגרסיבי בסיום הקידוח מנתק גוש בטון יחד עם הטיח החיצוני (Spalling) וגורם לבור מכוער בקיר החוץ הדורש עבודת סנפלינג לתיקון.
עוצרים מיד, לא לוחצים על המנוע ולא מנסים לסובב ברברס חשמלי. מנתקים את המקדחה מהחשמל, מזרימים מים לשטיפת גרגרים, ומסובבים את ציר הכוס לאחור באמצעות מפתח צינורות ידני. לאחר שחרור הנעילה, חוזרים לקידוח בסלד מתון עם אספקת מים מוגברת כדי לנסר את הברזל בהדרגה.
למזגני מיני מרכזי מעל 3.5 כס ומערכות VRF מרובות צנרות משתמשים בכוס בקוטר 102 ממ (4 צול) או 112 ממ. קוטר זה מאפשר העברת צנרת גז מעובה, בידוד כפול, צינור ניקוז קשיח וכבלי תקשורת מרובים בתוך שרוול הגנה PVC תקני.
בשורה התחתונה: קידוח מעבר צנרת למזגן בבטון דורש דיוק של מילימטרים. עבור מזגן עילי סטנדרטי השתמשו בכוס 76 ממ, ועבור מזגן מיני מרכזי או מערכת VRF הצטיידו בכוס 102 ממ. הקפידו תמיד על שיפוע של 2 עד 3 מעלות כלפי חוץ ועל מהירות סיבוב מתונה עם קירור רציף. מעוניינים לבצע את העבודה באופן עצמאי? פנו לצוות המומחים שלנו לשכור מקדחת יהלום עם סט כוסות לפרויקט כולל ציוד נלווה מלא.
