מצלמה אקוסטית או מצלמה תרמית: מה עדיף לאיתור תקלות ודליפות?

נכתב על ידי צוות המערכת של Power-Tools

⚡ בשורה התחתונה: מצלמה אקוסטית או מצלמה תרמית?

💡 כלל אצבע מהשטח: תרמית לטמפרטורה ומים (ΔT) ⟵ אקוסטית ללחץ, אוויר וחשמל (kHz)

מצלמה אקוסטית עדיפה באופן מובהק לאיתור דליפות אוויר דחוס, גזים, וואקום ופריקות חשמל חלקיות בסביבה תעשייתית רועשת, הודות ללכידת גלי אולטרסאונד מרחוק. לעומתה, מצלמה תרמית מצטיינת בזיהוי נזילות מים ורטיבות סמויה במבנים, עומסי יתר בלוחות חשמל ופערי בידוד תרמי על בסיס הפרשי טמפרטורה. להשגת תוצאות מהירות ואפס השבתות, בחרו ב-השכרת מצלמה אקוסטית לכשלי לחץ ואולטרסאונד, או ב-השכרת מצלמה תרמית מקצועית לכשלי הולכת חום ומים.

מצלמה אקוסטית או מצלמה תרמית - השוואת מכשירי אבחון ודיאגנוסטיקה תעשייתית מ-Power-Tools

בדיקות אל-הרס ואבחון מוקדם הם הבסיס לתחזוקה מונעת חכמה. כשמתעורר חשד לתקלה במפעל, במערכות צנרת או בלוחות חשמל, המטרה היא אחת: לאתר את נקודת הכשל המדויקת במהירות, ללא פירוקים מיותרים וללא השבתת הפעילות.

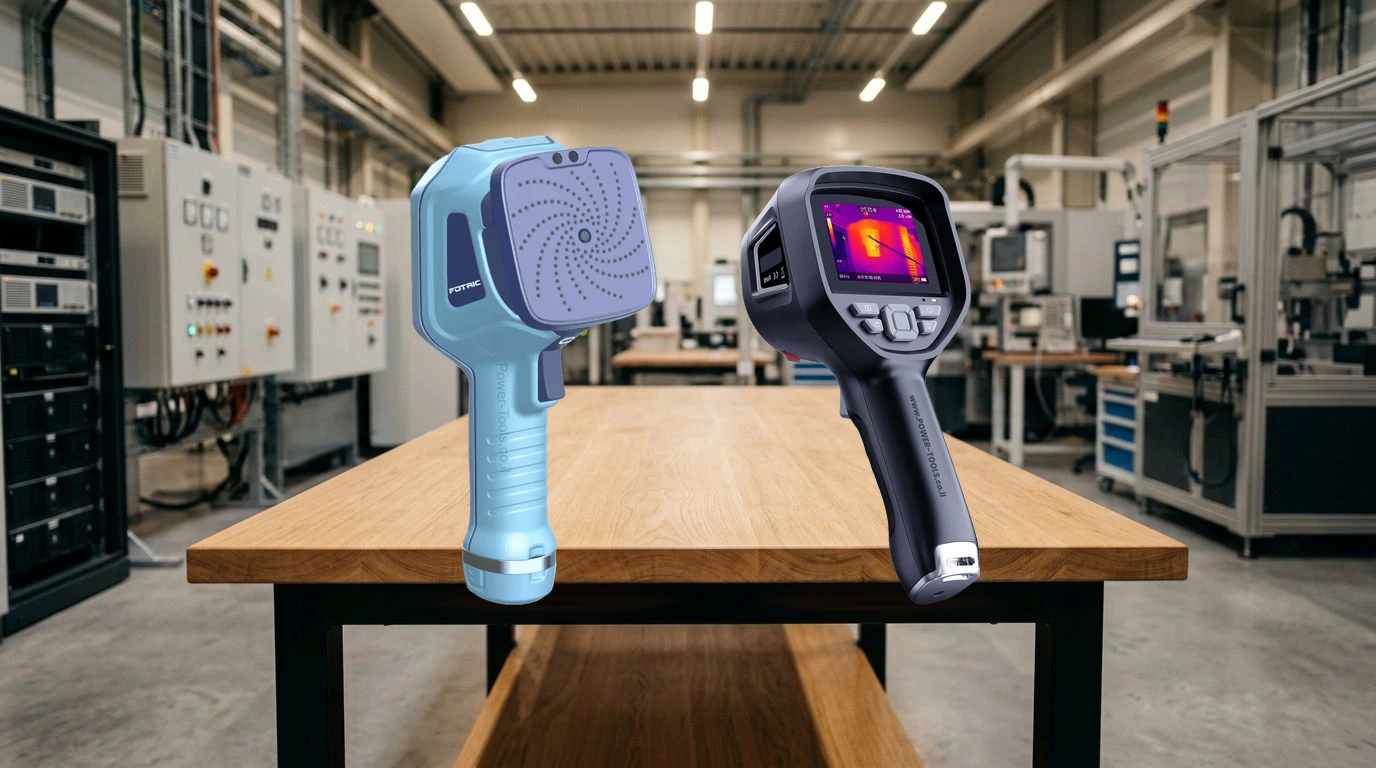

אף ששני המכשירים מציגים על גבי המסך "מפת חום" צבעונית מעל תמונה חזותית אמיתית, עקרון הפעולה הפיזיקלי שלהם שונה בתכלית: מצלמה תרמית מודדת קרינה תרמית (אנרגיית חום באורכי גל אינפרא-אדום), בעוד שמצלמה אקוסטית לוכדת גלי לחץ מכניים (אנרגיית קול ואולטרסאונד בתדרים שבין 2kHz ל-65kHz) באמצעות מערך מיקרופונים רב-ערוצי (Beamforming). הבנת ההבדל הזה היא המפתח לבחירת הכלי המדויק שיחסוך לכם זמן יקר וכסף רב.

טבלת השוואה כמותית: מצלמה אקוסטית מול תרמית ב-6 תרחישי שטח

תרחיש כשל בשטח	מצלמה אקוסטית (Ultrasonic)	מצלמה תרמית (Infrared IR)	המכשיר המנצח והסיבה ההנדסית
דליפות אוויר דחוס וגזים בצנרת מפעל	מזהה מיידית טורבולנציה ממרחק של עד 50 מטר (20-65kHz)	עיוורת לחלוטין (אין הפרש טמפרטורה משמעותי)	מצלמה אקוסטית (100% דיוק ומהירות)
נזילות מים ורטיבות סמויה ברצפה וקירות	אינה רלוונטית (גלי הקול נבלמים בחול ובטון)	מציגה במדויק מפת התפשטות רטיבות (ΔT קר או חם)	מצלמה תרמית (איתור מוקד הנזילה באפס הרס)
פריקות חלקיות וקורונה במתח גבוה	קולטת קול יוניזציה שבועות לפני פריצת קשת ממרחק 30 מטר	מזהה רק כשהרכיב כבר לוהט וכמעט נשרף	מצלמה אקוסטית (התראה מוקדמת ממרחק בטוח)
עומס יתר ומגעים רופפים בלוח חשמל	אינה קולטת דבר אם אין ניצוץ או פריקת קשת	מדידת טמפרטורה מדויקת של מהדקים וכבלים חמים	מצלמה תרמית (בדיקת לוחות לפי תקן חברת חשמל)
דליפות במערכות וואקום ומיכלים	יניקת אוויר בלחץ שלילי מייצרת צליל שריקה אולטרסוני חד	אינה מסוגלת לזהות כניסת אוויר וואקום	מצלמה אקוסטית (הפתרון היחיד לוואקום)
כשלי בידוד במבנה, חלונות וגשרי קור	אינה רלוונטית למעבר חום והולכה תרמית	מיפוי ויזואלי של בריחת קור/חום ומעברי טמפרטורה	מצלמה תרמית (בדיקות מעטפת תקניות)

איך לקבוע איזה מכשיר לשכור ב-3 צעדים פשוטים

כדי לא לבזבז זמן וכסף על ציוד שאינו מיועד לסוג התקלה שלכם, מומלץ לבצע את שלושת השלבים הבאים לפני ביצוע ההזמנה:

זיהוי האנרגיה הנפלטת מהכשל (לחץ וקול מול חום ומוליכות): שאלו את עצמכם מה יוצר את התקלה. אם מדובר בזרימת גז, בריחת אוויר מקומפרסור, יניקת וואקום או ניצוץ מתח גבוה - מדובר באנרגיה אקוסטית המחייבת מצלמה אקוסטית. אם מדובר בחימום של מוליך חשמלי, מגע רופף בלוח או מים הנספגים בקיר וברצפה - מדובר באנרגיה תרמית המחייבת מצלמה תרמית.
בחינת המרחק ותנאי הגישה אל המערכת: אם נקודת הכשל נמצאת בצנרת גבוהה בתקרת המפעל (גובה 10 עד 25 מטר) או בקווי מתח גבוה מסוכנים, מצלמה אקוסטית מאפשרת סריקה נוחה ממרחק רב ומהקרקע, ללא צורך בסולמות או במות הרמה יקרות. לעומת זאת, סריקה תרמוגרפית דורשת קו ראייה קרוב יותר וישיר אל הרכיב הנבדק.
הערכת הצורך באבחון משולב (סריקה היברידית): במתקנים תעשייתיים גדולים, במפעלים ובלוחות מתח גבוה, שילוב של שני המכשירים מספק תמונת מצב של 360 מעלות. המצלמה האקוסטית תאתר דליפות אוויר בצנרת הפנאומטית ופריקות קורונה בלוח, והמצלמה התרמית תזהה עומסי יתר על המפסקים ופילוג טמפרטורה לא מאוזן.

3 טעויות נפוצות בהתאמת ציוד אבחון שעלולות לעלות ביוקר

ניסיון לאתר בריחת אוויר דחוס או וואקום בעזרת מצלמה תרמית

משתמשים רבים סבורים שאוויר שבורח מייצר קור שייראה במצלמה תרמית. בפועל, באוויר דחוס סטנדרטי (6 עד 8 בר), הפרש הטמפרטורה שנוצר על שטח הפנים של הצנרת מזערי וכמעט בלתי ניתן להבחנה, בייחוד בסביבה עם החזרי אור מצינורות מגולוונים. הניסיון לאתר דליפות בצורה זו מוביל לפספוס דליפות יקרות שגוזלות 20% עד 30% מתפוקת המדחסים.

ניסיון לאתר נזילת מים פנימית בצנרת סמויה במבנה באמצעות מצלמה אקוסטית

מצלמה אקוסטית תעשייתית מכוילת לגלי אולטרסאונד העוברים באוויר הפתוח. כאשר מים מטפטפים בתוך קיר בלוקים או מתחת לריצוף, תדרי הקול הגבוהים נבלעים לחלוטין בחול ובבטון. לאיתור נזילות צנרת סמויה יש להשתמש אך ורק ב-מצלמה תרמית מקצועית, המזהה את שינויי הטמפרטורה שהמים יוצרים על פני הריצוף והטיח, ובשילוב עם מד לחות ללא הרס לאימות עומק הרטיבות ומניעת קריאות שווא.

התעלמות מהשתקפויות קוליות (Echo) באקוסטית וממקדם פליטות (Emissivity) בתרמית

כל מכשיר דורש התייחסות למאפייני הסביבה: במצלמה אקוסטית, קירות בטון חשופים ולוחות פח עלולים להחזיר את גלי הקול וליצור "כתם דליפה מדומה" (השתקפות אקוסטית), ולכן יש לבחון את המקור מזוויות שונות. במצלמה תרמית, מתכות מבריקות (כגון פסי צבירה מנחושת) מחזירות קרינה ומציגות קריאות טמפרטורה שגויות לחלוטין אם לא מכיילים נכון את מקדם הפליטות.

הפתרון המומלץ: מתי משתלם לשכור ציוד דיאגנוסטיקה מתקדם?

רכישת מצלמה תרמית מקצועית ברזולוציה גבוהה כרוכה בעלות של 15,000 עד 35,000 ש"ח, ומצלמה אקוסטית תעשייתית נעה בין 50,000 ל-110,000 ש"ח. עבור בדיקה תקופתית, איתור כשל נקודתי או סריקה שנתית של מערכות המפעל, השכרת ציוד איתור ואבחון מבית Power-Tools מאפשרת לכם ליהנות מהמכשירים המתקדמים והמכוילים ביותר בשוק בעלות יומית משתלמת במיוחד, בליווי הדרכה מלאה ותמיכה מקצועית.

מכשירי אבחון ודיאגנוסטיקה מומלצים להשכרה

השכרת מד לחות מקצועי ללא הרס - בדיקת רטיבות בקירות ורצפות

מד לחות מקצועי ללא הרסמד לחות מקצועי ללא הרס

השכרת מצלמה אקוסטית תעשייתית לאיתור דליפות אוויר דחוס ופריקות חשמל

מצלמה אקוסטית תעשייתית לאיתור דליפות אוויר וחשמלFOTRIC TD2e Acoustic Imaging Camera

מצלמה תרמיתFLIR Thermal Camera או דגם אחר עם נתונים דומים

צריכים כלי עבודה להשכרה? נשמח לעזור

מחפשים כלי להשכרה? השאירו פרטים ונחזור אליכם

מעדיפים להתקשר? צפו במספרי הטלפון והכתובות שלנו

שאלות נפוצות מהשטח: מצלמה אקוסטית מול תרמית

שאלות ותשובות

שאלות ותשובות נפוצות בנושא

מצלמה אקוסטית לוכדת גלי קול ואולטרסאונד שנוצרים מחיכוך וטורבולנציה, ומצטיינת באיתור דליפות אוויר דחוס, גזים, וואקום ופריקות חשמל חלקיות בסביבה תעשייתית. לעומתה, מצלמה תרמית קולטת קרינת אינפרא-אדום ומציגה פערי טמפרטורה (ΔT), ולכן עדיפה לאיתור נזילות מים ורטיבות סמויה במבנים, עומס יתר בכבלי חשמל וכשלי בידוד. הבחירה תלויה באופי הכשל הפיזיקלי.

כן, וזהו יתרונה הגדול. על ידי כוונון פילטר התדרים לטווח האולטרסאונד (בין 30kHz ל-50kHz), המצלמה מסננת לחלוטין את רעשי הרקע הנמוכים של מנועים, מלגזות ופסי ייצור (הנמצאים מתחת ל-15kHz), ומתמקדת אך ורק בצליל הייחודי של דליפת הלחץ או פריקת החשמל.

לבדיקת לוחות מתח נמוך וזיהוי חימום עקב עומס יתר או מגעים רופפים - מצלמה תרמית היא התקן המחייב. לעומת זאת, בארונות מתח גבוה ושנאים, מצלמה אקוסטית עדיפה לזיהוי מוקדם של פריקות חלקיות (Partial Discharge), קורונה וניצוצות קשת (Arcing) שאינם פולטים חום משמעותי בשלביהם הראשונים, ומאפשרת סריקה ממרחק בטוח של עד 30-50 מטר ללא צורך בפתיחת דלתות.

במרבית המקרים לא. דליפת אוויר דחוס מייצרת אפקט קירור מזערי בלבד (Joule-Thomson) שאינו נראה במצלמה תרמית סטנדרטית, במיוחד בצנרת מתכת מבריקה עם פליטות נמוכה. מצלמה אקוסטית היא הכלי הייעודי והיחיד שמסוגל לזהות דליפת אוויר ממרחק של עשרות מטרים תוך שניות בודדות.

לא. נזילת מים בצנרת ביתית בלחץ רגיל אינה מייצרת צליל אולטרסוני המסוגל לעבור שכבות של חול, בטון וריצוף גרניט פורצלן. לאיתור נזילות מים וצנרת סמויה במבנים יש להשתמש במצלמה תרמית, המציגה את מפת התפשטות הרטיבות והפרשי החום על פני השטח.

לא נדרש רישיון מיוחד. המכשירים המודרניים מציגים ממשק מגע ידידותי ומערכת כיול אוטומטית. בעת איסוף הציוד להשכרה בסניפי Power-Tools, צוות המומחים מספק הדרכה תפעולית מעשית של מספר דקות, הכוללת כוונון טווח תדרים באקוסטית והגדרת פלטת צבעים ותרמוגרפיה בתרמית.

מדריכים מקצועיים נוספים באותו עולם תוכן:

בשורה התחתונה, מצלמה אקוסטית ומצלמה תרמית אינן מתחרות זו בזו אלא משלימות זו את זו. כאשר המטרה היא זיהוי בריחות גז, דליפות אוויר דחוס או פריקות חשמליות במתח גבוה - המצלמה האקוסטית היא הכלי המנצח ללא עוררין. כאשר נדרש אבחון של נזילות מים, מוקדי רטיבות סמויים או התחממות רכיבים בלוח חשמל - המצלמה התרמית היא הבחירה המדויקת. התאמת הכלי הנכון לכשל הפיזיקלי מבטיחה אבחון מדויק, חיסכון באנרגיה ושקט נפשי מלא.
