איך מאתרים מיקום מדויק של שבר או שורשים בביוב עם מצלמת סיב אופטי?
נכתב על ידייובל לוימנהל הדרכה טכנית ושירות שטח (14 שנות ניסיון שטח)
נבדק מקצועית על ידיאודי לוי
(מהנדס שירות ותחזוקת ציוד מכני)⚡ בשורה התחתונה: איך מאתרים מיקום מדויק של שבר או שורשים בביוב?
💡 כלל אצבע מהשטח: מונה מטרים + משדר סונדה 512Hz ⟵ דיוק של ±5 ס"מ בעומק עד 3 מטר

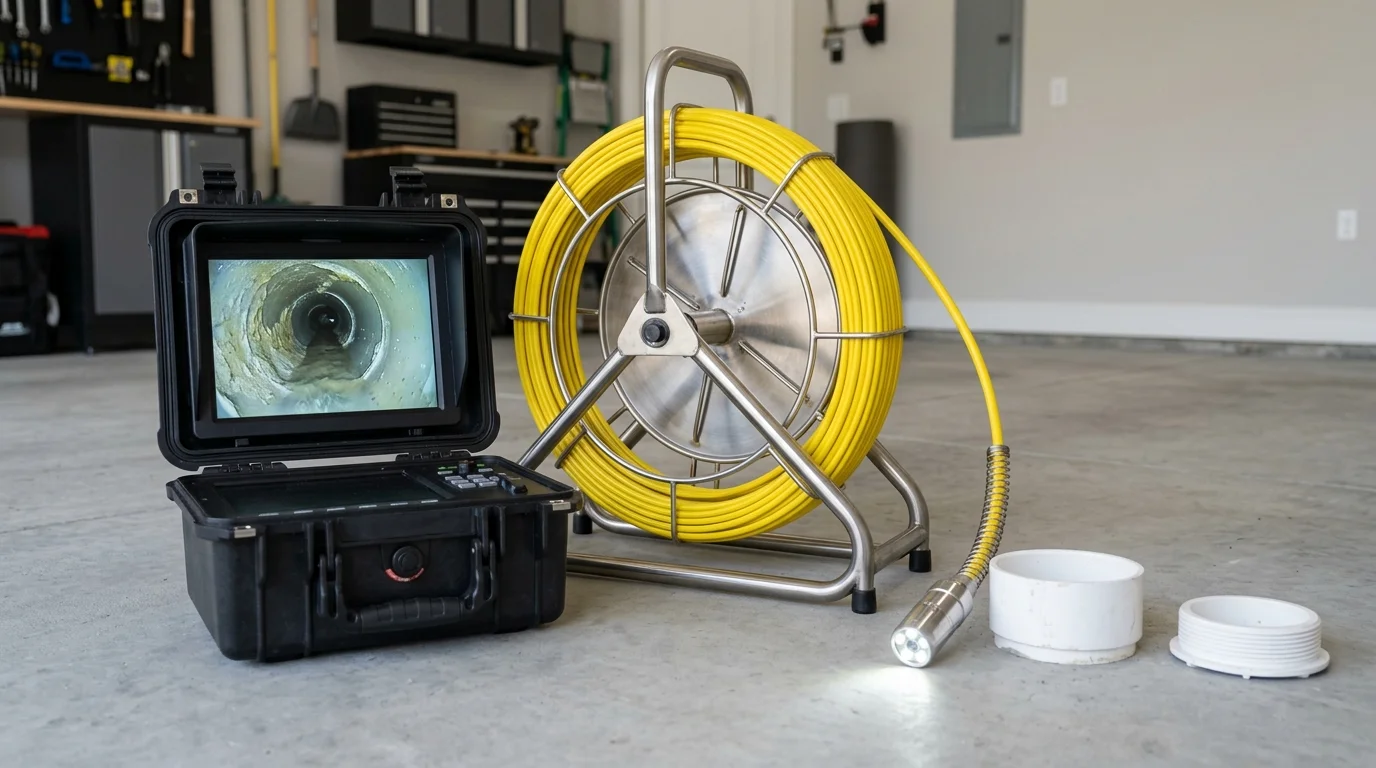

איתור מדויק של שבר או חדירת שורשים בביוב מבוסס על שילוב מונה מטרים דיגיטלי בסיב יחד עם משדר סונדה (Sonde 512Hz) המובנה בראש מצלמת הבדיקה. בעוד שמונה המטרים מציג את מרחק הדחיפה לאורך הצינור, מקלט רדיו קרקעי מאתר את האות האלקטרומגנטי ונועל את הנקודה והעומק המדויקים (בדיוק של ±5 ס"מ) מעל פני הקרקע. כדי למנוע הרס מיותר של ריצוף או חצרות, מומלץ לבצע השכרת מצלמת ביוב וצנרת סיב אופטי 50 מטר הכוללת הקלטת DVR וראש מוגן מים IP68.
טבלת השוואת שיטות איתור כשלים בקווי ביוב: דיוק, עומק והיקף הרס
כאשר ביוב עולה על גדותיו או מים מחלחלים ליסודות המבנה, חפירה עיוורת לפי ניחוש היא המתכון הבטוח לנזקים של עשרות אלפי שקלים. צנרת תת-קרקעית לעולם אינה נמתחת בקו אווירי ישר: היא עוקפת יסודות, יורדת בשיפועים הידראוליים ומבצעת פניות. הטבלה הבאה מציגה את רמות הדיוק של שיטות האיתור הקיימות בשטח:
| שיטת האיתור | דיוק מעל פני השטח | חיווי עומק הקו | היקף ההרס הפיזי | המלצת שטח |
|---|---|---|---|---|
| הערכה עיוורת (ניחוש בין בריכות ביקורת) | סטייה של 2 עד 5 מטרים | ללא חיווי (ניחוש) | הרס נרחב (פתיחת שבילים/רצפה שלמה) | לא מומלץ כלל |
| מונה מטרים בסיב אופטי בלבד | סטייה של 0.5 עד 1.5 מטר | ללא מדידת עומק | חפירה בינונית באזור המשוער | מתאים לקווים ישרים ומרזבים |
| מצלמת סיב עם משדר סונדה 512Hz ומקלט | דיוק כירורגי של ±5 ס"מ | מדויק עד 3-4 מטר עומק | חפירה נקודתית של מרצפת/בור יחיד | התקן המקצועי המומלץ ביותר |
פרוטוקול איתור שבר או שורשים בצנרת ב-4 צעדים מדויקים
בדיקת צנרת ביוב אינה מסתכמת בדחיפת כבל. כדי להגיע לתוצאה מהירה שמאפשרת לפתור את התקלה מהשורש, עקבו אחר ארבעת השלבים הבאים:
- הכנת שוחת הביקורת ואיפוס מונה המטרים (Zero Reset): פתחו את בריכת הביוב או פתח הניקוי (Cleanout) במעלה הזרם. הרכיבו את מגן המרכוז (Skid) על ראש המצלמה כדי להרחיק את העדשה ממי שפכים בתחתית הקו. החדירו את הראש אל פתח הצינור ואפסו את מונה המטרים במסך הבקרה של המצלמה.
- דחיפה קצובה של הסיב וסריקת הווידאו: דחפו את כבל הפיברגלס בקצב אחיד של כ-20 עד 30 ס"מ לשנייה. עקבו במסך ה-LCD אחר תקינות הדפנות, חפשו חדירות שורשים בחיבורי החוליות, הצטברות מגבונים, סדקים אורכיים או בטן בצינור (שקיעה שבה ראש המצלמה צולל מתחת למים).
- זיהוי הכשל והפעלת משדר הסונדה (512Hz): ברגע שהגעתם למכשול (שורשים שסותמים את הקו או צינור מעוך ושבור), עצרו את הדחיפה. רשמו את המרחק המוצג במונה הדיגיטלי (למשל: 14.8 מטר). הפעילו את משדר הסונדה בראש המצלמה או השאירו את הראש במקומו.
- איתור קרקעי בעזרת מקלט וסימון נקודתי: עברו מעל תוואי הצינור המשוער בחצר או במבנה עם מקלט רדיו ייעודי (Locator). כוונו את הרגישות עד לקבלת עוצמת אות שיא (Peak Signal). המקלט יציג את מיקום המצלמה המדויק ואת עומק הקו (למשל: 85 ס"מ). סמנו את הנקודה בספריי צבע לצורך חפירה כירורגית.
3 טעויות שטח נפוצות בעת צילום צנרת ביוב שעלולות לעלות לכם ביוקר
01
דחיפה בכוח מול פקעת שורשים צפופה או קריסת בטון
כאשר ראש המצלמה נתקל במחסום שורשים קשיח או בחול הנובע משבר בקיר הצינור, מפעילים רבים מנסים "לפרוץ" את הסתימה במכות דחיפה. פעולה זו גורמת לנעילת ראש המצלמה בתוך השורשים או לשבירת סיב הפיברגלס הפנימי. הכלל ברור: אם יש התנגדות קשה, מושכים 20 ס"מ לאחור, מסמנים את המיקום בקרקע, ומשתמשים בדיזה לחיתוך שורשים לפני שממשיכים.
02
הסתמכות על מונה מטרים בלבד בקווי שפכים מפותלים
אם מונה המטרים מראה שהמצלמה התקדמה 12 מטר, מדידה בסרט מדידה של 12 מטר בקו ישר מעל פני הקרקע תביא כמעט תמיד לחפירה במיקום שגוי לחלוטין. צינורות ביוב עוקפים עמודי תמך, כוללים זוויות של 45 מעלות ושוחות ביניים. ללא אימות עם משדר סונדה או שרטוט סכמטי של תוואי הניקוז, אתם מסתכנים בהרמת מרצפות לחינם.
03
צילום בצינור עמוס שפכים עכורים ללא שטיפה או הזרמת מים נקיים
עדשת המצלמה מתכסה בשכבת שומן דקה או בוצה בשנייה שהיא חודרת למים עומדים. צילום ללא מגן מרכוז (Skid) או בצינור סתום שלא נשאב חלקית מוביל לווידאו שחור לחלוטין. אם המים אינם צלולים, הריצו זרם מים נקיים קל במקביל לדחיפה כדי לשטוף את העדשה ברציפות ולאפשר הבחנה חדה בסדקים זעירים.
הפתרון המומלץ: מתי משתלם לשכור מצלמת סיב אופטי לצילום ביוב?
רכישת מערכת צילום צנרת מקצועית עם סיב אופטי עולה בין 15,000 ל-35,000 ₪, ומחייבת כיול תקופתי ואחזקת סוללות. לעומת זאת, השכרת מצלמת ביוב וצנרת 50 מטר לקווי ביוב ראשיים ב-350 ₪ ליום, או השכרת מצלמת צנרת ואינסטלציה 30 מטר לקווי פנים, דלוחין ומרזבים ב-250 ₪ ליום, מעניקה לכם ציוד תעשייתי מתוחזק עם פילוס עצמי (Self-Leveling), משדר 512Hz לאיתור מדויק והקלטת וידאו לכרטיס זיכרון. ניתן לבדוק בנחת את כל קווי המבנה ולחסוך אלפי שקלים על קריאות שירות חוזרות. לבדיקות רטיבות סמויה בקירות מומלץ לשלב גם השכרת מצלמה תרמית לאיתור נזילות או השכרת מד לחות ללא הרס.
מצלמות ביוב וצנרת מומלצות להשכרה
צריכים כלי עבודה להשכרה? נשמח לעזור
מחפשים כלי להשכרה? השאירו פרטים ונחזור אליכם
מעדיפים להתקשר? צפו במספרי הטלפון והכתובות שלנו
שאלות נפוצות מהשטח על איתור שברים ושורשים בביוב
שאלות ותשובות
שאלות ותשובות נפוצות בנושא
מונה מטרים מודד אך ורק את אורך הסיב שנדחף פנימה (אורך קווי בצינור). מכיוון שצינורות ביוב כוללים שיפועים, שוקתות ופניות של 45 או 90 מעלות, מדידת המרחק בקו ישר על פני האדמה תוביל לסטייה של מטר עד 3 מטרים. משדר סונדה משדר גל רדיו נקודתי מראש המצלמה, ומאפשר למקלט הקרקעי לנעול את המיקום הפיזי המדויק ואת עומק הקו עד 3-4 מטרים תת-קרקעיים.
חדירת שורשים נראית על מסך המצלמה כקבוצת נימים דקים או פקעת צפופה החודרת מחיבורי החוליות (מחברי גומי או יציקות בטון) וממלאת את נפח הצינור. שבר מבני, לעומת זאת, מתאפיין בקו שבר חד בדופן ה-PVC או הבטון, צניחת מקטע תחתון, חדירת חול ואבנים לתוך הקו, או עיוות גלילי של הצינור (מעיכה).
בצנרת בקוטר 4 צול (110 מ"מ) ומעלה, מצלמת סיב אופטי 23 מ"מ עם קפיץ גמיש עוברת זוויות 90 מעלות בצורה חלקה. בצנרת דלוחין קטנה של 2 צול (50 מ"מ), מעבר ברך 90 מעלות חדה עלול לחסום את הראש. במקרים אלו מומלץ להחדיר את המצלמה מכיוון פתח ביקורת סמוך או להשתמש בראש מצלמה גמיש יותר.
חל איסור מוחלט לדחוף את הסיב בכוח מול חסימה קשיחה. יש למשוך את הסיב כ-20 ס"מ לאחור, לסובב קלות את תוף הכבל כדי לשנות את זווית הראש, ולנסות להתקדם בעדינות תוך הזרמת מים נקיים להפחתת החיכוך. אם החסימה מלאה, מסמנים את המרחק במונה, מפעילים את הסונדה לאיתור המיקום בקרקע, ומבצעים שטיפה בלחץ מים גבוה או חיתוך שורשים לפני המשך הצילום.
השכרת מצלמת ביוב וסיב אופטי 50 מטר עולה החל מ-350 עד 550 ₪ ליום, ומאפשרת בדיקה עצמאית, תיעוד וידאו מלא על כרטיס זיכרון וסריקה של כל קווי הבית ללא הגבלת זמן. לעומת זאת, הזמנת בעל מקצוע עם מצלמה לצילום קו בודד עולה בין 1,200 ל-2,500 ₪, ללא הבטחה לבדיקה של שאר התשויות בנכס.
המצלמה מתאימה לצנרת מים ושפכים בקוטר 40 מ"מ (1.5 צול) ועד 200 מ"מ (8 צול). בצנרת ביתית של 4 צול (מרזבים, ניקוז אסלות וקווי שפכים ראשיים) המצלמה מתפקדת בצורה אופטימלית, ומאפשרת שימוש במייצב מרכוז (Skid) לשמירה על עדשה נקייה וצילום ממורכז.
בשורה התחתונה, איתור שבר או חדירת שורשים בביוב אינו דורש הרס מסיבי של ריצוף או חצרות. שימוש במצלמת סיב אופטי 50 מטר המצוידת במונה מטרים דיגיטלי ומשדר סונדה מאפשר לראות את התקלה בעיניים בווידאו צבעוני באיכות גבוהה, לנעול את המיקום והעומק המדויקים מעל פני הקרקע, ולבצע תיקון כירורגי מהיר וחסכוני.
