צילום קווי ביוב וצנרת: בחירת מצלמת סיב אופטי 30 מ' מול 50 מ', אבחון תקלות והשוואת עלויות
בשורה התחתונה מהשטח
סתימת ביוב חוזרת, ריח עז של שפכים בחצר או רטיבות קפילרית עולה בקירות הבית הם מהתסמינים המתסכלים והיקרים ביותר לתחזוקה במבנה. בעבר, הדרך היחידה לטפל בכשל צנרת תת-קרקעי הייתה הזמנת ביובית לפתיחה עיוורת בלחץ מים גבוה, או במקרים גרועים יותר - שבירת ריצוף וחפירה הרסנית לאורך כל תוואי הצנרת עד לגילוי מקור הבעיה.
הכניסה של מערכות צילום צנרת מבוססות סיב אופטי חוללה מהפכה בענף האינסטלציה והשיפוצים בישראל. היכולת להחדיר ראש מצלמה זעיר ומוגן מים עמוק לתוך הצינור, לצפות בשידור וידאו חי באיכות HD, ולמדוד בדיוק של סנטימטרים היכן נמצא הכשל, הפכה את אבחון התשתיות לפעולה מדויקת, מהירה וחסכונית. מדריך זה מפרק את כל השיקולים ההנדסיים בבחירת הציוד, מנתח את ההבדלים בין דגמי 30 מטר ל-50 מטר, ומציג את מפת הדרכים השלמה לאיתור תקלות צנרת ללא הרס.
סוגי מצלמות ביוב וצנרת: מפרטי ראשי צילום, סיבי דחיפה וטכנולוגיות ניטור

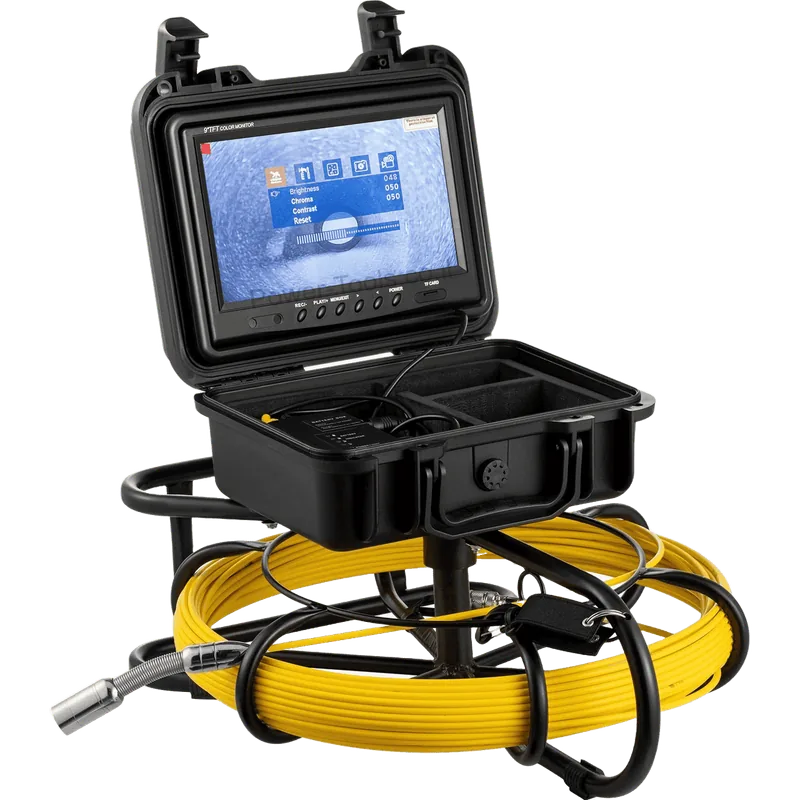

מערכת צילום קווי ביוב (המוכרת בענף כמצלמת דחיפה - Push Rod Inspection Camera) מורכבת משלושה רכיבים קריטיים: ראש המצלמה, כבל הדחיפה (הסיב), ויחידת הבקרה והתצוגה. הבנת המפרט הטכני של כל רכיב מונעת תקיעת ציוד ומבטיחה תמונה חדה:
1. ראש המצלמה (Camera Head) ומנגנון פילוס עצמי (Self-Leveling)
ראש המצלמה נדרש לעמוד בתנאי שטח קיצוניים: טבילה מלאה בשפכים חומציים, חיכוך באבנים, וחבטות בדפנות בטון ו-PVC. ראשי המצלמה המקצועיים מיוצרים מנירוסטה מוקשחת (Stainless Steel 304/316) ועדשת זכוכית ספיר (Sapphire Glass) העמידה לחלוטין בפני שריטות.
אחד המאפיינים החשובים ביותר בראש המצלמה הוא מנגנון **פילוס עצמי (Self-Leveling)**. כשהמצלמה נדחפת לאורך צינור מפותל, הראש נוטה להסתובב סביב צירו. ללא פילוס עצמי, התמונה על המסך מסתובבת והמפעיל מתקשה להבחין איפה רצפת הצינור ואיפה התקרה. מנגנון משקולת פנימי שומר על התמונה מאוזנת תמיד, כך שניתן לזהות בוודאות האם מים עומדים נובעים משיפוע לקוי או מסתימה מקומית.
2. כבל הדחיפה מפיברגלס מחוזק (Fiberglass Push Rod)
הכבל אינו חוט חשמל רגיל אלא מוט פיברגלס מרוכב בעל שכבת הגנה מפוליפרופילן צהוב. הוא מתוכנן לספק איזון עדין בין שתי תכונות מנוגדות: קשיחות גבוהה המאפשרת דחיפה למרחק של עשרות מטרים ללא התקפלות (Snaking), לצד גמישות מספקת למעבר בקשתות וזוויות של 90 מעלות. קוטר הסיב נע לרוב בין 5.2 מ"מ (בדגמי 30 מטר לקווי פנים) ל-7 מ"מ (בדגמי 50 מטר לקווי חוץ כבדים).
3. מונה מטרים דיגיטלי על גבי המסך (On-Screen Display Meter Counter)
צילום ללא מדידת מרחק הוא חסר תועלת מעשית. אם זיהיתם שבר בצינור אבל אינכם יודעים באיזה מרחק הוא נמצא, עדיין תצטרכו לחפור שטח נרחב. מונה המטרים הדיגיטלי סופר את סיבובי הגלגלת ומשדר את המרחק המדויק בסנטימטרים ישירות לצג הווידאו, כך שניתן לנעול את הנקודה המדויקת של התקלה.
4. משדר תדר מובנה (Sonde Transmitter 512Hz)
בדגמי קווי חוץ מתקדמים, ראש המצלמה כולל משדר אלקטרומגנטי זעיר המשדר בתדר תקני של 512Hz. באמצעות מקלט קרקעי (Pipe Locator), המפעיל הולך על פני הריצוף, הדשא או האספלט ומקבל חיווי צליל ועומק כאשר הוא נמצא בדיוק מעל ראש המצלמה. המערכת מספקת דיוק כירורגי של עד ±5 סנטימטרים כולל חיווי עומק מדויק, ומאפשרת לפתוח רק מרצפת בודדת אחת במקום להרים שביל שלם.
מטריצת השוואה והכרעה: מצלמת 30 מטר מול 50 מטר, הזמנת קבלן ורכישת ציוד
כדי לקבל את ההחלטה הכלכלית והמקצועית המדויקת ביותר לפרויקט שלכם, ריכזנו בטבלה הבאה השוואה הנדסית מלאה בין ארבע החלופות המרכזיות בענף:
| פרמטר להשוואה | מצלמת 30 מטר (23 מ"מ) | מצלמת 50 מטר (סונדה 512Hz) | הזמנת קבלן צילום צנרת | רכישת מערכת צילום עצמאית |
|---|---|---|---|---|
| עלות ממוצעת | 250 ₪ ליום השכרה | 350 ₪ ליום השכרה | 1,500 עד 2,500 ₪ לקו | 16,000 עד 35,000 ₪ |
| קוטר צנרת יעד | 50 עד 110 מ"מ (2 עד 4 צול) | 75 עד 250 מ"מ (3 עד 10 צול) | כל סוגי הקטרים לפי הזמנה | מוגבל לקוטר הראש שנרכש |
| גמישות ומעבר זוויות 90° | גבוהה מאוד (סיב 5.2 מ"מ) | בינונית (מיועד לקשתות רחבות וקווים ישרים) | תלוי בציוד של הקבלן | דורש שמירה על רדיוס כיפוף 150 מ"מ |
| איתור עומק ומיקום תת-קרקעי | מונה מטרים דיגיטלי בלבד | משדר סונדה 512Hz + מונה מטרים | כלול בחלק מההצעות (בתוספת תשלום) | דורש רכישת מקלט נפרד (5,000 ₪) |
| פילוס עצמי (Self-Leveling) | כולל חיישן כיוון מובנה | ראש מיוצב מלא 1080p | קיים במצלמות קבלן מקצועיות | מייקר את המכשיר ב-40% |
| זמן אספקה וגמישות בדיקה | איסוף מיידי בסניף, סריקה חופשית | איסוף מיידי בסניף, סריקה חופשית | תיאום מראש של מספר ימים | זמין תמיד במחסן הלקוח |
| מתי החלופה הכי מתאימה? | דירות, קווי מטבח, מרזבים וקירות פנים | חצרות, בריכות ביוב, חניות ומגרשים | תביעות משפטיות ודוחות טופס 4 | קבלני אינסטלציה עם 15+ בדיקות בחודש |
דיאגנוסטיקה מקצועית: זיהוי 5 כשלי הצנרת הנפוצים ביותר בצילום וידאו
הכנסת המצלמה לצינור היא רק מחצית מהעבודה. החלק החשוב באמת הוא פענוח נכון של מה שנראה על גבי הצג. להלן 5 הכשלים המרכזיים שמתגלים בצילום צנרת ביוב בישראל:
חדירת שורשי עצים בחיבורי שקע-תקע ובשוחות ביקורת
שקיעת קו ביוב ושיפוע הפוך (בטן בצנרת)
שברים, סדקים אורכיים ומעיכת צינורות תחת עומס
הצטברות שומנים תעשייתיים ומוצקים שהתקשו על הדפנות
חדירת פסולת בניין, בטון ורובה לאחר שיפוצים
מקרה בוחן מהשטח (Field Case Study): חיסכון של 20,200 ₪ בוילה בהרצליה פיתוח
נתוני פעילות מהשטח ממאות השכרות - Power-Tools
• 82% מתקלות הביוב בבתים פרטיים ודירות ממוקמות בטווח של עד 18 מטרים מפתח השוחה הנגישה הראשונה.
• 64% מהסתימות החוזרות נגרמות מחדירת שורשי עצים נקודתית או הצטברות מגבונים, ולא מכשל כולל של כל הקו.
• רק 14% מהמקרים הצריכו החלפה מלאה של הצנרת, וב-86% מהמקרים אבחון מצולם מדויק אפשר תיקון כירורגי ללא הרס.
תיאור המקרה: לקוח פרטי מפתח תקווה שרכש וילה בהרצליה פיתוח סבל מהצפות ביוב חוזרות בחצר אחת לחודשיים. שלושה אינסטלטורים שונים פתחו את הסתימה באמצעות קפיץ חשמלי וגבו בכל פעם 700 ₪, אך הבעיה חזרה בעקביות. לבסוף, קבלן ביוב הגיש ללקוח הצעת מחיר של 22,000 ₪ להרמת כל שביל האבן המשתלבת בחצר, חפירה לאורך 16 מטרים והחלפת כל קו ה-4 צול.
הפעולה שננקטה: הלקוח החליט לבצע השכרת מצלמת ביוב וצנרת סיב אופטי 50 מטר ל-24 שעות בעלות של 350 ₪. הוא החדיר את המצלמה משוחת הביוב החיצונית. במרחק של 7.8 מטרים בדיוק, צג הווידאו חשף חדירה מסיבית של שורשי עץ פיקוס דרך מחבר בודד שיצא ממקומו, כאשר שאר 15 המטרים של הקו היו שלמים לחלוטין ונקיים.
התוצאה: באמצעות משדר הסונדה (512Hz) ומקלט תדרים, הלקוח סימן במדויק את המיקום מעל האבן המשתלבת. הוא הרים 4 אבנים בלבד, חפר לעומק 80 ס"מ, גזם את השורשים והתקין מחבר גמיש תקני בעלות חלקים ועבודה נקודתית של 1,450 ₪. סך כל העלות (כולל ההשכרה): 1,800 ₪ במקום 22,000 ₪ - **חיסכון נקי של 20,200 ₪** ומניעת הרס של כל הגינה!

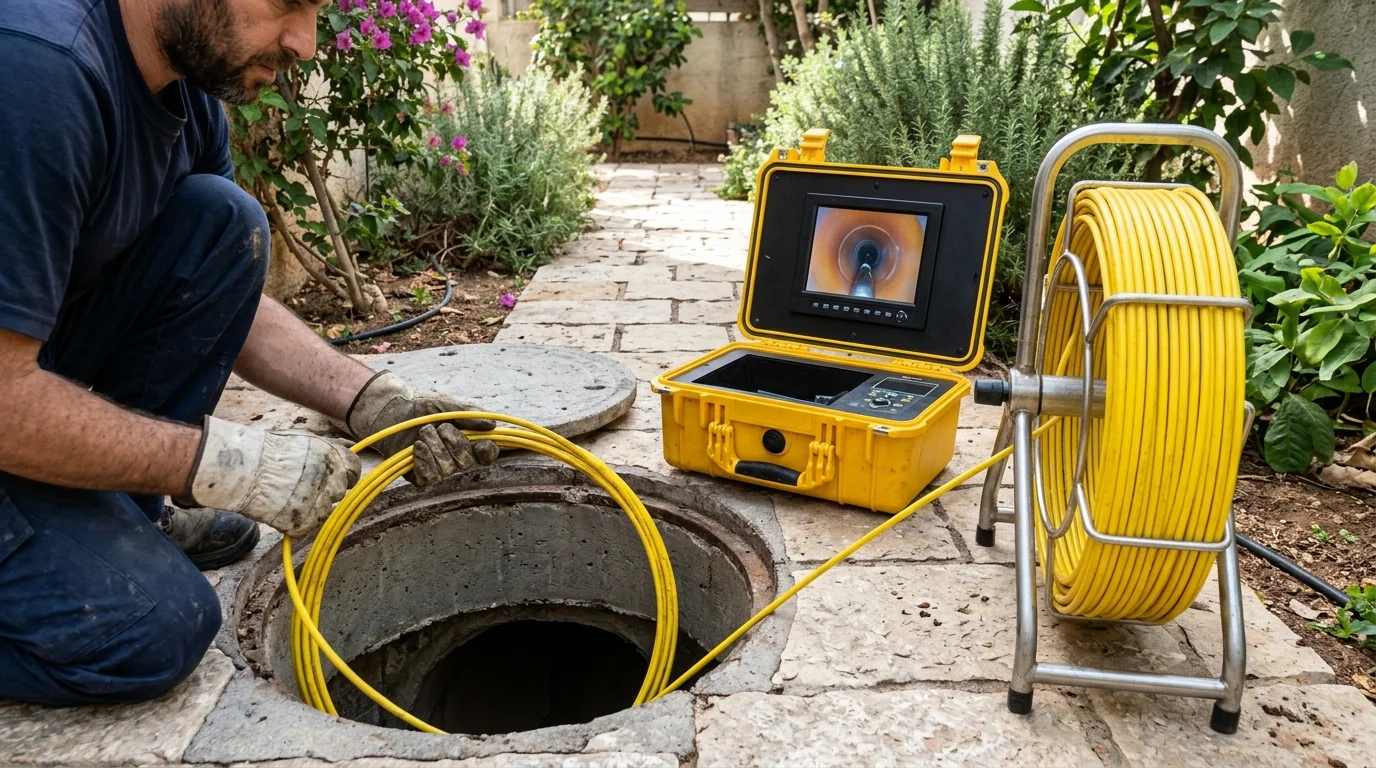

פרוטוקול 5 שלבים לתפעול מצלמת ביוב עצמאית בשטח כמו מקצוען
תפעול מצלמת סיב אופטי אינו דורש ידע טכנולוגי מוקדם, אך מחייב הקפדה על סדר פעולות מקצועי כדי להגן על כבל הפיברגלס ולהפיק וידאו ברור:
- פתיחת פתח כניסה תקני והזרמת מים צלולים: החדירו את המצלמה תמיד משוחת ביקורת (בריכת ביוב), פקק ניקוי בקיר (Cleanout) או לאחר פירוק אסלה. הזרימו 2-3 דליי מים נקיים לצנרת לפני החדרת הראש כדי לשטוף בוצה עכורה מעדשת הספיר.
- איפוס מונה המטרים (Meter Reset) בנקודת האפס: הכניסו את ראש המצלמה לפיית הצינור בדיוק עד קו תחילת הזרימה, ולחצו על כפתור איפוס המונה (RESET) במסך. פעולה זו מבטיחה שכל מטר שיוצג בצג הווידאו ישקף את המרחק האמיתי מהפתח.
- דחיפה מתונה עם היד סמוך לפתח השוחה: אחזו בכבל הפיברגלס במרחק של 20-30 ס"מ בלבד מפתח הצינור, ודחפו בתנועות קצרות וקצובות. אחיזה רחוקה מדי עלולה לגרום לכבל להתקפל ולהישבר.
- טכניקת מעבר זוויות 90 מעלות (מעבר ברכיים): כאשר הראש נתקל בברך 90 מעלות ונעצר, אל תפעילו כוח פראי. משכו 15 ס"מ לאחור, סובבו קלות את הכבל עם כיוון השעון, ודחפו שוב בתנופה עדינה. גמישות קפיץ הנירוסטה תנווט את הראש לתוך המשך הקו.
- הקלטת המקטע, סימון בסונדה ושליפה מבוקרת: ברגע שזיהיתם את הכשל, לחצו על לחצן ההקלטה (REC). במידה ויש משדר סונדה, הפעילו את המקלט מעל פני הקרקע וסמנו את הנקודה בצבע סימון. בסיום, משכו את הסיב באיטיות, נגבו אותו במטלית לחה, ולעולם אל תמשכו אותו כנגד שפת בטון חדה.
אזהרות ברזל ומגבלות שטח: מתי אסור להחדיר מצלמה ומתי חובה שטיפת לחץ קודמת?
3 איסורי שימוש קריטיים במצלמת סיב אופטי
2. איסור דחיפה בכוח כנגד פקק בטון או מחסום אטום: סיב הפיברגלס חזק לדחיפה ישרה, אך הפעלת לחץ ברוטלי כנגד מחסום קשיח עלולה לגרום לקריסת הסיב ולשבירתו הפנימית (עלות החלפת סיב עשויה להגיע לאלפי שקלים).
3. חובת שטיפת לחץ במקרה של הצפה מלאה בשפכים עכורים: אם הצינור עומד מלא בשפכים כבדים עד שפת השוחה, המצלמה תראה רק "מסך שחור" עכור. במצב כזה חובה להזמין שטיפת לחץ ראשונית לפתיחת הזרימה, ורק לאחר מכן לצלם את הקו הנקי.
הציוד המקצועי הזמין להשכרה מיידית בסניפי Power-Tools
במקום להוציא אלפי שקלים על קריאות שירות עיוורות, אנו מעמידים לרשותכם מערכות צילום צנרת מהמובילות בעולם, המתוחזקות ומכוילות בקפידה לאחר כל השכרה:
מצלמות ביוב וצנרת סיב אופטי להשכרה יומית בסניפי Power-Tools
צריכים כלי עבודה להשכרה? נשמח לעזור
מחפשים כלי להשכרה? השאירו פרטים ונחזור אליכם
מעדיפים להתקשר? צפו במספרי הטלפון והכתובות שלנו
שאלות ותשובות נפוצות על צילום קווי ביוב וצנרת
שאלות ותשובות נפוצות בנושא
בשורה התחתונה: צילום קווי ביוב וצנרת הוא הכלי המקצועי והיעיל ביותר לשליטה מלאה בתשתיות המבנה ולמניעת הוצאות עתק מיותרות. באמצעות השכרת כלי אינסטלציה ומצלמות צנרת, תוכלו לקבל תמונת מצב אמינה בתוך דקות ספורות, לדעת בדיוק איפה לחפור ובמה לטפל, ולחסוך אלפי שקלים. פנו עכשיו למומחים של Power-Tools לקבלת ייעוץ והדרכה מלאה במעמד השכרת מצלמת ביוב וצנרת סיב אופטי המותאמת בדיוק לצורכי הפרויקט שלכם.
