השכרת מצלמה תרמית לאיתור נזילות ורטיבות: המדריך המעשי לאבחון מדויק בעצמך ללא הרס
📌 בשורה התחתונה: איך לאתר נזילה בעצמכם ב-60 שניות
השכרת מצלמה תרמית מאפשרת לזהות בדיוק של סנטימטרים את מקור הנזילה, תוואי הרטיבות הסמוי וכשלי איטום בקירות וברצפה, מבלי לשבור אף אריח או להרוס טיח. בעלות השכרה יומית של 280-380 ש"ח בלבד, מקבלים מכשיר דימות מתקדם עם הדרכה מלאה בסניף, שחוסך הזמנת מאתר נזילות חיצוני בעלות של 1,500 עד 3,500 ש"ח.
גיליתם כתם רטיבות מתפשט על הקיר, ריח טחב בלתי מוסבר בבית, או ששעון המים מסתובב גם כשכל הברזים סגורים? התגובה הנפוצה בעבר היתה הזמנת בעל מקצוע שהיה מתחיל לחצוב בקירות ולפרק אריחי גרניט פורצלן בתקווה "לפגוע" בצינור הפגוע. התוצאה היתה הרסנית: לכלוך כבד, שבירת ריצוף שאי אפשר להשיג לו תחליף, והוצאות של אלפי שקלים על שיקום הבית.
כיום, בזכות שירות של השכרת מצלמה תרמית וציוד אבחון מתקדם, כל אחד - מבעלי דירות פרטיות ועד כלי עבודה לקבלני שיפוצים ואינסטלטורים - יכול לבצע אבחון תרמוגרפי מדויק, מהיר ובלתי פולשני. במדריך זה נלמד אתכם צעד אחר צעד כיצד עובדת מצלמת חום, איך לכוונן אותה נכון לקבלת תמונה חדה, כיצד לפענח את פלטת הצבעים על המסך, ואיך לאתר את מוקד הנזילה האמיתי במינימום זמן ובאפס הרס.
איך מצלמה תרמית "רואה" נזילות מים דרך קירות ורצפות?
טעות נפוצה היא לחשוב שמצלמה תרמית היא מכשיר רנטגן שרואה "דרך" בטון, טיח או מרצפות. בפועל, המצלמה מצוידת בחיישן אינפרה-אדום (IR Sensor) רגיש במיוחד, הקולט את קרינת החום הנפלטת מפני השטח החיצוניים של המבנה ומתרגם אותה למפת חום צבעונית על גבי המסך.
היכולת לאתר נזילות סמויות מתבססת על שני עקרונות פיזיקליים פשוטים בשטח:

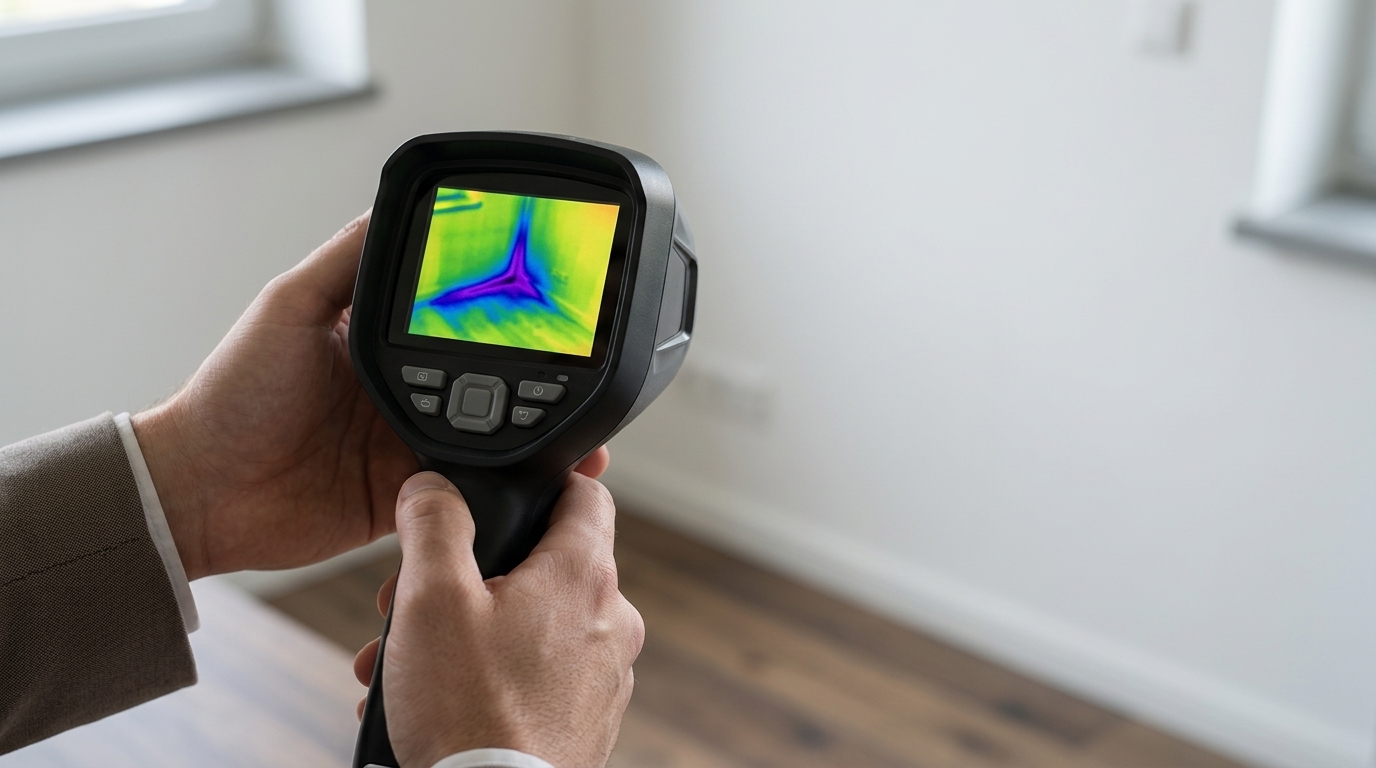

אפקט האידוי והולכת החום (מים קרים ונזילות חלחול): כאשר מים דולפים מצינור ומצטברים בתוך בלוקים, חול שתחת הריצוף או קיר גבס, המים מתאדים באיטיות וסופגים חום מהסביבה. תהליך זה גורם לאזור הרטוב להיות קר יותר ב-1.5°C עד 4°C מסביבתו היבשה. על גבי מסך המצלמה, אזור זה יבלוט באופן מידי ככתם כהה, כחול או סגול עם גבולות ברורים.

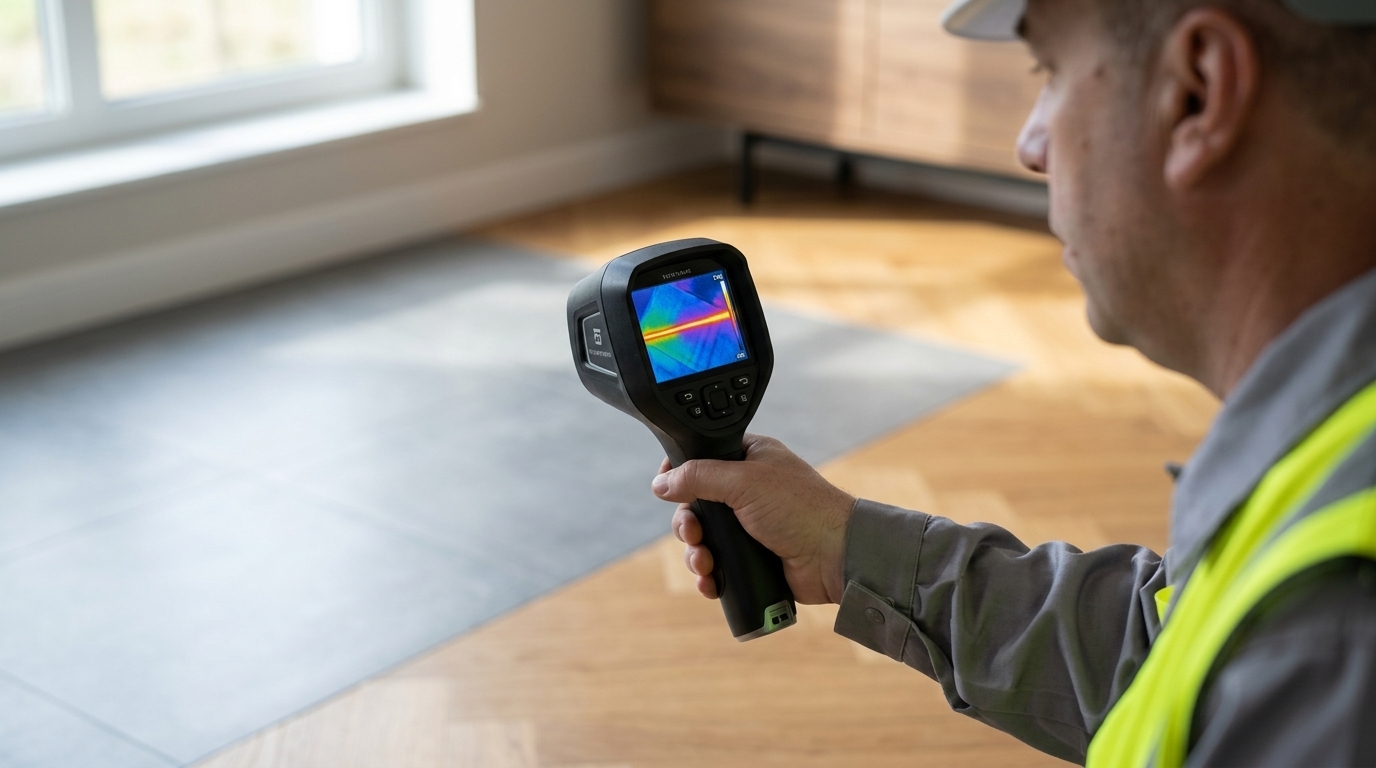

קרינת חום ישירה (צנרת מים חמים והסקה): כאשר הנזילה היא בקו מים חמים או במערכת חימום תת-רצפתי, המים החמים מחממים את הבטון והריצוף שמעליהם. על המסך נראה שובל אדום-צהוב בוהק, המאפשר לעקוב במדויק אחר תוואי הצינור ולזהות את נקודת ההתפשטות שבה הצינור נסדק או נקרע.
טיפ זהב לאבחון ראשוני וחידוד הקונטרסט התרמי
לפני הדלקת המצלמה, בצעו בדיקת בידוד פשוטה: סגרו את ברז המים הראשי של הדירה (השיבר) למשך 30 דקות ופתחו ברז מים חמים כדי לרוקן את הקו. לאחר מכן, פתחו שוב את המים החמים בלבד והפעילו את הדוד. חימום יזום של הצנרת יוצר קונטרסט תרמי חזק ומהיר המדגיש את מסלול הצינורות תוך 3-5 דקות בלבד!
5 שלבים מעשיים לאיתור נזילה ורטיבות עם מצלמה תרמית
כאשר אתם אוספים מצלמה תרמית מקצועית להשכרה בסניפי Power-Tools, המכשיר מגיע מכויל, טעון ומוכן לעבודה. להלן פרוטוקול העבודה המומלץ בשטח:
הכנת החלל ויצירת הפרשי טמפרטורה (Delta T)
מצלמה תרמית זקוקה להפרש טמפרטורה של לפחות 1.5°C בין האזור הרטוב לאזור היבש כדי להציג תמונה ברורה. סגרו חלונות ודלתות כדי למנוע משבי רוח שמשנים את טמפרטורת הקיר. בחורף: הדליקו חימום בחדר לחצי שעה. בקיץ: הדליקו מזגן על קירור. שינוי טמפרטורת החלל מאיץ את הבדלי החום בין הקיר היבש לאזור הלחות הצובר מים.
בחירת פלטת הצבעים המתאימה (Color Palette)
במצלמות תרמיות מקצועיות קיימות מספר פלטות צבעים. שתי הפלטות היעילות ביותר לאיתור נזילות הן: פלטת Ironbow (ברזל לוהט) המציגה טמפרטורות חמות בצהוב/כתום וטמפרטורות קרות בסגול/שחור (מעולה לאיתור נזילות מים קרים ובדיקת לוחות חשמל), ו-פלטת Rainbow (קשת צבעים) המציגה טווח צבעים רחב (אידיאלית לאיתור נזילות מים חמים ומיפוי מערכות חימום תת-רצפתי).
סריקה מרחבית שיטתית (Macro Scan)
החזיקו את המצלמה במרחק של 1.5 עד 2 מטרים מהקיר או מהרצפה. סרקו את המשטח בתנועות איטיות מקצה לקצה. חפשו אנומליות תרמיות - צורות שאינן סימטריות שאינן תואמות את מבנה הקיר הרגיל. כתם רטיבות ייראה לרוב בצורת "מניפה" או "אצבעות חלחול" הנמשכות כלפי מטה בהשפעת כוח הכבידה.
התקרבות ומיקוד במקור הכשל (Micro Scan)
ברגע שזיהיתם את כתם הרטיבות, התקרבו למרחק של 30-50 ס"מ. נקודת הפיצוץ המקורית היא בדרך כלל המקום שבו הפרש הטמפרטורה הוא הקיצוני ביותר (הנקודה הקרה ביותר בנזילת מים קרים, או החמה ביותר בנזילת מים חמים). סמנו בעיפרון על גבי הקיר או הבלטה את מרכז הנקודה.
תיעוד ושמירת תמונות להמשך עבודה
לחצו על הדק הצילום לשמירת התמונה בזיכרון המכשיר. המצלמות שלנו שומרות תמונה כפולה: תמונה תרמית ותמונה אופטית רגילה (טכנולוגיית Dual Fusion / MSX), כך שתוכלו לראות בדיוק היכן נמצא המוקד ביחס לשקעי חשמל, פנלים ורהיטים.
זהירות מהחזרים תרמיים על גבי משטחים מבריקים
אריחי קרמיקה מזוגגת, זכוכית, נירוסטה ומראות מחזירים קרינת חום כמו מראה. אם תעמדו ישירות מול מראה או אריח מבריק, המצלמה עשויה להציג את חום הגוף שלכם במקום את טמפרטורת הקיר! הפתרון המקצועי: בצעו את הסריקה תמיד בזווית של 30-45 מעלות ביחס למשטח ולא בניצב ישיר.
טבלת פענוח אנומליות תרמיות בשטח
| מראה התמונה במסך המצלמה | צבע דומיננטי | אבחון התקלה בסבירות גבוהה | מה עושים בשטח? |
|---|---|---|---|
| כתם כהה בצורת מניפה מתרחבת כלפי מטה | כחול / סגול כהה | חלחול מים קרים או כשל באיטום קיר חוץ | מעקב אחר קצה המניפה העליון (שם נמצא מקור הכניסה) |
| פס מוארך ורציף שמתרחב בנקודה אחת | צהוב / אדום בוהק | פיצוץ או סדק בצינור מים חמים / הסקה | סימון הנקודה הרחבה לפתיחה ממוקדת של בלטה בודדת |
| הילה קרה לאורך מפגש קיר ורצפה (פנלים) | סגול / כחול | עלייה קפילרית של רטיבות מחול רטוב תחת הריצוף | בדיקה עם מד לחות, שאיבת חול במידת הצורך |
| נקודה מבודדת לוהטת בלוח החשמל | לבן / צהוב עז | מגע רופף, עומס יתר על מאמ"ת או התחממות כבל | חיזוק מגעים (על ידי חשמלאי מוסמך) ומניעת שריפה |
| תבנית קווים מקבילים אחידה ברצפה | כתום / אדום מסודר | פריסת צנרת חימום תת-רצפתי תקינה | סימון תוואי הצינורות למניעת פגיעה בעת קידוח ברצפה |
השוואת עלויות: השכרת מצלמה תרמית מול הזמנת מאתר נזילות ושבירת ריצוף
כאשר מגלים רטיבות בבית, ההחלטה הכלכלית הנכונה מתחילה בהבנת העלויות האמיתיות:
| פרמטר לבדיקה | השכרת מצלמה תרמית ב-Power-Tools | הזמנת מאתר נזילות מוסמך | איתור "עיוור" באמצעות שבירת קירות |
|---|---|---|---|
| עלות כספית ישירה | 280 - 380 ש"ח ליום | 1,500 - 3,500 ש"ח לבדיקה | 3,000 - 8,000 ש"ח (עבודה + שיקום) |
| הרס ונזק למבנה | 0% הרס (אבחון אל-הרס) | 0% הרס | הרס נרחב של טיח, ריצוף וחיפויים |
| זמן ביצוע וגמישות | מידית - בדיקה בקצב שלכם | תיאום תור לעוד 3-7 ימים | מספר ימי עבודה, אבק ורעש |
| דיוק באיתור המוקד | מדויק ברמת הבלטה הבודדת | מדויק | השערה בלבד (הימור יקר) |
| הדרכה וליווי טכני | הדרכה אישית מלאה במעמד המסירה | ללא הדרכה (הבודק מבצע לבד) | ללא |
שילוב סל כלים מקצועי לקבלנים ומשפצים
קבלני שיפוצים ואינסטלטורים המגיעים אלינו משלבים לעיתים קרובות את השכרת המצלמה יחד עם השכרת כלי עבודה לאינסטלטורים או כלי עבודה לקבלני שיפוצים. במידה והתגלתה הצפה משמעותית של מים כלואים מתחת לריצוף, מומלץ להצטייד גם בפתרון של השכרת משאבה טבולה לשאיבת מים לשאיבה מהירה ומניעת נזק בלתי הפיך ליסודות המבנה.
שימושים נוספים למצלמה תרמית שכדאי לנצל באותה תקופת השכרה
אם שכרתם מצלמה תרמית ל-24 שעות לאיתור נזילה, כדאי לנצל את הזמן שנותר לביצוע סריקה מקיפה של כל הבית:

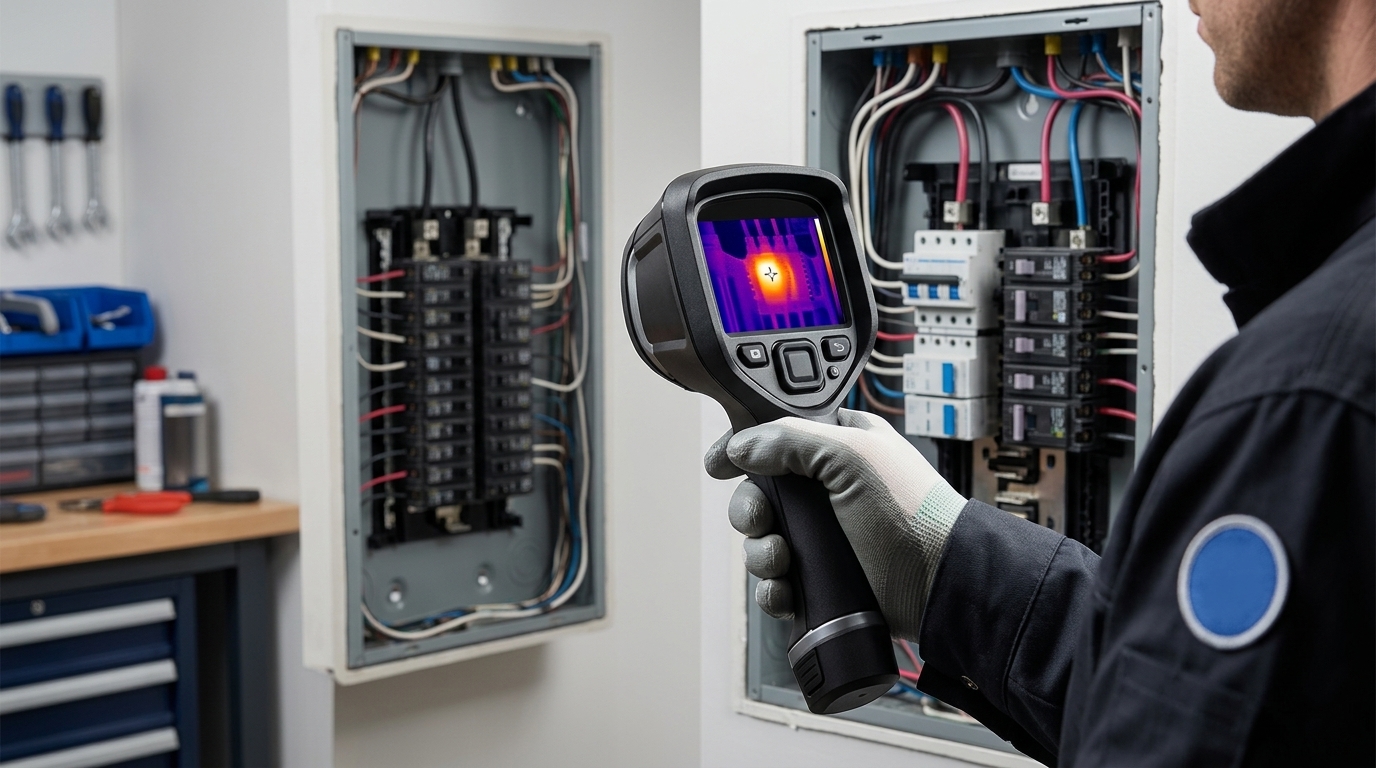

בדיקת לוחות חשמל ביתיים ותעשייתיים: סריקה מהירה של לוח החשמל חושפת מיד מפסקים או חיבורים שמתחממים עקב התנגדות גבוהה. גילוי מוקדם של נקודות חמות מונע קצרים חשמליים מסוכנים ושריפות מבנים. אנשי מקצוע יכולים להשלים את הציוד דרך עמוד כלי עבודה וציוד בדיקה לחשמלאים.
בדיקת איטום ובידוד תרמי של חלונות ודלתות: איתור גישורי קור (Thermal Bridges) שדרכם בורח אוויר ממוזג בקיץ או חום בחורף. איטום נכון על בסיס התמונה יחסוך מאות שקלים בחשבון החשמל החודשי.
בדיקת תקינות פאנלים סולאריים: תאים פוטו-וולטאיים פגומים או מלוכלכים על גג הבית מתחממים בצורה חריגה. סריקה תרמית של הגג תאתר בדיוק איזה פאנל דורש ניקוי או החלפה להחזרת תפוקת החשמל המקסימלית.
איתור חיות מחמד שהלכו לאיבוד: חתולים וכלבים שמסתתרים בחצרות חשוכות, בסבכי שיחים או מתחת לרכבים פולטים חום גוף בולט הנראה כנקודת אור זוהרת על המסך גם בחושך מוחלט.
בטיחות ותקינה ישראלית בבדיקות תרמוגרפיה
בדיקה תרמוגרפית היא בדיקת אל-הרס (NDT) בטוחה וידידותית לחלוטין. יחד עם זאת, יש להקפיד על מספר כללי בטיחות בעבודה:
בדיקת לוחות חשמל חיים: סריקה תרמית של לוח חשמל מתבצעת ללא מגע פיזי ממרחק בטוח של לפחות 50 ס"מ. פתיחת מכסה הלוח ובדיקת רכיבים פעילים תחת מתח 230V/400V חייבת להתבצע בהתאם לתקנות החשמל ועל ידי בעל רישיון חשמלאי מוסמך.
תקן ישראלי ת"י 1525 (תחזוקת מבנים ומערכותיהם): ממליץ על שימוש במצלמות בעלות רזולוציה מתאימה לזיהוי ליקויי רטיבות ובידוד תרמי במבני מגורים ומסחר.
הגנה על עדשת האינפרה-אדום: עדשת המצלמה עשויה מחומר מיוחד (גרמניום) הרגיש לשריטות. אין לנקות את העדשה עם בגד מחוספס או חומרי ניקוי כימיים, אלא במטלית מיקרופייבר עדינה המצורפת לערכה.
איזה דגם מצלמה תרמית כדאי לשכור ב-Power-Tools?
בקטלוג שלנו עומדים לרשותכם שני דגמים מובילים המתוחזקים ומכוילים בקפידה:
דגם מקצועי סטנדרטי: חיישן תרמי 256x192, רגישות מעולה של 0.04°C, טכנולוגיית שילוב תמונה אופטית ותרמית, מסך LCD בהיר וסוללה המספיקה לעד 6 שעות עבודה רציפה. אידיאלי לאיתור נזילות מים בבית, רטיבות בקירות ומיפוי צנרת.
דגם מתקדם תעשייתי: כולל שדרוג רזולוציה בבינה מלאכותית (AI Super Resolution) ל-512x384, יכולת הקלטת וידאו תרמי בזמן אמת, עדשת מאקרו לבדיקת כרטיסי אלקטרוניקה וטווח טמפרטורה רחב במיוחד (עד 550°C). מיועד לבדיקות תעשייה, לוחות מתח גבוה וגגות סולאריים גדולים.
