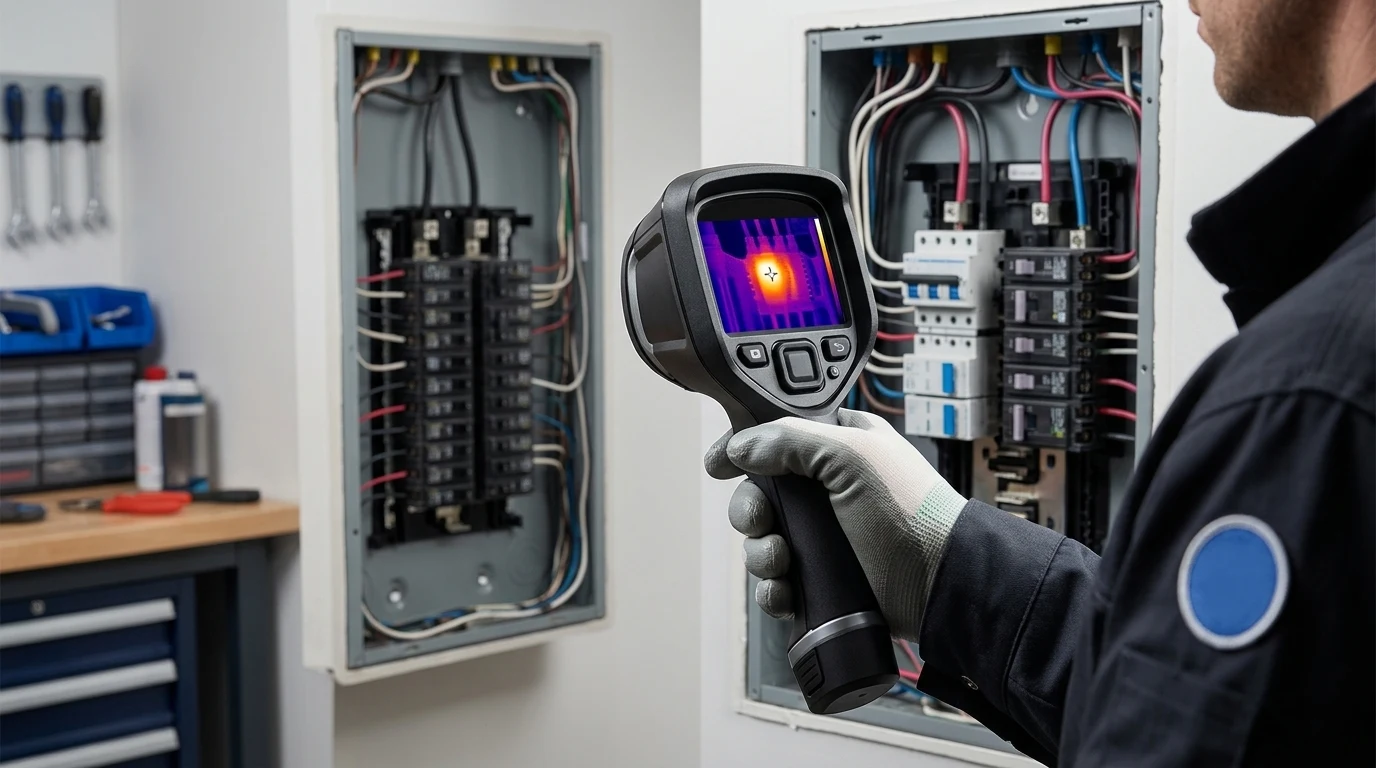

השכרת מצלמה תרמית לבדיקת לוחות חשמל: המדריך המלא לאיתור עומסי יתר ומניעת קצרים
📌 בשורה התחתונה: מה שחשוב לדעת ב-60 שניות
סריקה תרמוגרפית של לוח חשמל היא השיטה היעילה והבטוחה ביותר לאיתור מגעים רופפים, חוסר איזון בפאזות ועומסי יתר על גבי מפסקים ראשיים - חודשים ארוכים לפני שהכשל הופך לקצר חשמלי, התכת מוליכים או שריפה מסוכנת. באמצעות שירות של השכרת מצלמה תרמית לבדיקת לוחות חשמל ב-Power-Tools, כל חשמלאי, קבלן שיפוצים או מנהל אחזקה יכול לבצע סריקה מקצועית תחת עומס, לתעד ממצאים בתמונות חום צבעוניות ולעמוד בדרישות הביטוח והכיבוי בחיסכון של עד 75% מעלות ביקור של בודק חיצוני.
תנאי סף לבדיקה מהימנה: ביצוע הסריקה מתבצע אך ורק כשהלוח פעיל ומועמס לפחות ב-40% עד 50% מכושר העבודה השגרתי שלו.
ספי חומרה (דלתא T): הפרש טמפרטורה של מעל 10 מעלות מחייב בדיקה וחיזוק מגעים; הפרש מעל 35 מעלות מהווה סכנת שריפה מיידית.
עלויות השכרה: החל מ-280 ש"ח ליממה בלבד לערכת מצלמה תרמית מלאה הכוללת כרטיס זיכרון, תוכנת דוחות וסוללה נטענת.
לפי נתוני כבאות והצלה בישראל, למעלה מ-80% מדלקות החשמל במבני מגורים, משרדים ומפעלים מקורן בלוח החשמל הראשי. הסיבה המרכזית לכך היא שחום חשמלי מתפתח באופן סמוי מן העין: מגע שהשתחרר מעט עקב רעידות, בורג שלא הודק במומנט הנכון, או מפסק שנדרש להזין מספר מכשירים כבדים במקביל (כמו מזגנים ומנועים) - כולם מייצרים התנגדות מקומית שפולטת חום קיצוני. לעין בלתי מזוינת הלוח נראה תקין לחלוטין, עד לרגע שבו בידוד ה-PVC נמס, נוצר קצר והלוח עולה באש.
כאן בדיוק נכנסת לתמונה הטכנולוגיה התרמוגרפית. באמצעות קטלוג ציוד איתור ואבחון מקצועי להשכרה מבית Power-Tools, תוכלו לראות בזמן אמת את החום הנפלט מכל רכיב בלוח, לזהות נקודות תורפה ברמת דיוק של עשירית המעלה, ולפתור את התקלה באפס הרס ובמינימום עלות.
למה דווקא מצלמה תרמית? היתרונות בסריקת לוח חשמל חי
בדיקת לוח חשמל מסורתית בעזרת מברג טסטר או מודד זרם (צבת אמפרמטר) מחייבת התקרבות מסוכנת או ניתוק של מעגלים. לעומת זאת, שימוש בדגם ייעודי של מצלמה תרמית לחשמלאים מעניק יתרונות בטיחותיים ותפעוליים מובהקים:
בדיקה ללא מגע ישיר (Non-Contact Testing): הסריקה מבוצעת ממרחק בטוח של חצי מטר עד שני מטרים מהלוח. אין צורך לגעת בחלקים חשופים תחת מתח חי של 230V או 400V, מה שממזער את הסיכון להתחשמלות או לקשת חשמלית (Arc Flash).
סריקה של עשרות רכיבים בשניות בודדות: במקום למדוד כל מפסק בנפרד, מכוונים את עדשת המצלמה אל הלוח כולו. כל נקודה חמה (Hotspot) צצה באופן מיידי בגווני כתום, צהוב ולבן בוהק על גבי הרקע הקר.
איתור כשלים בשלבים מוקדמים (אחזקה מונעת): המצלמה מזהה עליית טמפרטורה מתונה של 5 עד 10 מעלות מעל הנורמה שבועות וחודשים לפני שהמפסק יקפוץ או שהבידוד יתחיל להעלות עשן.
בדיקה תחת תנאי עבודה אמיתיים: אין צורך להשבית את החשמל במשרד, בחנות או במפעל. הבדיקה מבוצעת דווקא כשהעסק פועל במלוא העוצמה.
איך לבדוק לוח חשמל עם מצלמה תרמית: פרוטוקול עבודה ב-4 שלבים
כדי להפיק תוצאות מהימנות ומדויקות בסריקה התרמית, מומחי הציוד של Power-Tools ממליצים לפעול לפי הפרוטוקול המקצועי הבא:
העמסת המערכת בחשמל (Load Setup)
סריקה תרמוגרפית אינה מגלה תקלות בלוח כבוי. לפני הבדיקה, הפעילו את כל צרכני החשמל הכבדים במבנה: מזגנים, תנורים, מערכות שאיבה ותאורה, והמתינו כ-30 דקות. היעד הוא להגיע לעומס של לפחות 40% עד 50% מכושר הנשיאה של הלוח כדי שההתנגדות תייצר חום מורגש.
פתיחה בטוחה של כיסוי הלוח
קרינת אינפרא-אדום אינה עוברת דרך פלסטיק או זכוכית. סריקה של לוח עם מכסה שקוף סגור תמדוד רק את פני הפלסטיק ותפספס את המפסקים הלוהטים מאחוריו. חובה לפתוח בזהירות את כיסוי הלוח תוך שימוש בציוד מגן מלא, הכולל כפפות בידוד תקניות ומשקפי מגן.
כיוונון פוקוס ובחירת פלטת Ironbow
הדליקו את המצלמה התרמית וכוונו את טבעת הפוקוס עד לקבלת קווי מתאר חדים של המפסקים. מומלץ לבחור בפלטת צבעים מסוג Ironbow (ברזל לוהט), המעניקה את הניגודיות החדה והנוחה ביותר לעין בין גווני סגול-שחור (קר) לאדום-צהוב (חם).
תיעוד ממצאים ושמירת תמונה כפולה (Dual Fusion)
כאשר מזהים רכיב חם, לחצו על כפתור הלכידה במצלמה. המצלמות המתקדמות ב-Power-Tools שומרות בו-זמנית תמונה תרמית ותמונה אופטית ברורה. כך תוכלו לדעת בדיוק איזה מפסק ספציפי או איזה כבל התחמם, ולצרף את התמונה לדוח מסודר לביטוח או ללקוח.
טיפ מקצועי מהשטח: איך להתגבר על השתקפויות של נחושת מבריקה?
פסי צבירה מנחושת או אלומיניום מבריק הם בעלי מקדם פליטה נמוך מאוד (Emissivity נמוך) ומתנהגים כמו מראה לקרינת אינפרא-אדום. הם עשויים להחזיר את חום הגוף של הבודק או נורת תאורה סמוכה ולהציג קריאת שווא מוטעית. הפתרון המהיר והמדויק בשטח: הדביקו חתיכת סרט בידוד שחור (איזולירבנד רגיל) על גבי פס הצבירה. מקדם הפליטה של סרט הבידוד הוא 0.95 (כמעט גוף שחור מושלם), מה שמבטיח קריאת טמפרטורה אמיתית ומדויקת ב-100%.
טבלת ספי טמפרטורה הנדסיים: איך מפענחים את הפרשי הטמפרטורה (דלתא T)?
בבדיקה תרמוגרפית מקצועית, הערך החשוב ביותר אינו הטמפרטורה האבסולוטית של המפסק, אלא הפרש הטמפרטורה (דלתא T) בינו לבין מפסקים שכנים בעלי עומס זרם דומה, או ביחס לטמפרטורת הסביבה בתוך הארון.
להלן טבלת סיווג חומרת התקלות המקובלת בתקני תרמוגרפיה בינלאומיים (NFPA 70B ו-NETA) המיושמת על ידי בודקי חשמל בישראל:
| דרגת חומרה | הפרש טמפרטורה (דלתא T) | אבחון התקלה בסבירות גבוהה | פעולה נדרשת בשטח |
|---|---|---|---|
| דרגה 1 (התחממות קלה) | 1 עד 10 מעלות צלזיוס | תחילת היווצרות התנגדות, עומס קל או חוסר איזון מזערי | מעקב שוטף. מומלץ לתעד ולבדוק שוב בבדיקה התקופתית הבאה. |
| דרגה 2 (התחממות בינונית) | 11 עד 20 מעלות צלזיוס | מגע רופף במהדק, כבילה גבולית או התחממות מגע פנימי במפסק | דורש טיפול בלוח הזמנים הקרוב: חיזוק ברגים ובדיקת עומס תוך שבועיים. |
| דרגה 3 (התחממות חמורה) | 21 עד 35 מעלות צלזיוס | עומס יתר חמור, התחמצנות מגעים מתקדמת ופגיעה בבידוד הכבל | תיקון דחוף תוך 24 עד 48 שעות. החלפת מפסק, קיצוץ קצה שרוף וחיזוק מחדש. |
| דרגה 4 (סכנת התלקחות מיידית) | מעל 35 מעלות (או מעל 75 מעלות סה"כ) | כשל קטסטרופלי קרוב, המוליך או המפסק על סף התכה ושריפה | ניתוק מיידי של המעגל! החלפת רכיבים שרופים לפני החזרת מתח. |
זהירות: מלכודת הבדיקה ללא עומס (No-Load Trap)
אחת השגיאות הנפוצות ביותר של בודקים מתחילים היא ביצוע סריקה תרמית של לוח חשמל בשעות הערב, בסוף שבוע, או כאשר המפעל סגור והמכשירים כבויים. במצב כזה, מכיוון שאין זרם העובר במוליכים, גם מגע רופף לחלוטין שמסוגל להצית שריפה בעומס מלא ייראה קר ותקין על המסך! הקפידו תמיד לבצע סריקה תרמוגרפית תחת עומס חשמלי משמעותי של לפחות 40% כדי לחשוף את התקלות האמיתיות.
אבחון תקלות בשטח: איך מזהים מגע רופף לעומת עומס יתר בפאזה?
על מסך המצלמה התרמית, מגע רופף ועומס יתר נראים שונים לחלוטין. הבנת ההבדל תאפשר לכם להמליץ על התיקון המדויק:
מגע רופף (Loose Connection / High Resistance): נוצר כאשר בורג המהדק של המפסק אינו סגור היטב, או כאשר גיד הנחושת התחמצן. במצב זה, החום מתרכז בנקודה אחת ספציפית וקריטית (מוקד חום נקודתי), והטמפרטורה צונחת במהירות לאורך הכבל ככל שמתרחקים מהבורג. הפתרון פשוט: חיזוק הבורג במומנט מתאים או חיתוך הקצה המחומצן וחיבורו מחדש. אנשי מקצוע המבצעים עבודה זו יכולים להצטייד במגוון כלי עבודה מקצועיים לחשמלאים.
עומס יתר בפאזה (Phase Overload): מתרחש כאשר צרכני החשמל המחוברים למעגל דורשים זרם גבוה מכושר הנשיאה של המפסק או המוליך. במקרה זה, החום אינו ממוקד בבורג בודד, אלא כל אורך הכבל מתחמם באופן אחיד לכל אורך הלוח. הפתרון דורש חלוקת עומסים מחדש בין הפאזות או שדרוג חתך הכבל והמפסק. מידע מקיף על איזון פאזות תוכלו למצוא במדריך שלנו על איזון פאזות בגנרטור תלת פאזי מול חד פאזי.
כשל פנימי במפסק (Defective Internal Contacts): אם גוף המפסק עצמו חם במרכזו, בעוד שבורגי הכניסה והיציאה קרים יחסית, המשמעות היא שהמגעים הפנימיים של המפסק נשחקו, התפחמו או נפגעו. במקרה כזה חיזוק ברגים לא יועיל, ויש להחליף את המפסק בחדש.
סריקה תרמית ללוח חשמל: דרישות כיבוי אש וחברות ביטוח בישראל
בשנים האחרונות הפכה הבדיקה התרמוגרפית לדרישת חובה רגולטורית מובהקת במדינת ישראל:
הוראת נציב כבאות והצלה (מכ"ר 536 ו-550): עסקים, מסעדות, מוסדות חינוך, מפעלים, מחסנים ומבני ציבור מחויבים להציג אישור בדיקה תרמוגרפית שנתית ללוחות החשמל כתנאי סף לחידוש רישיון עסק.
פוליסות ביטוח מבנה ועסקים: חברות הביטוח מתנות את תוקף פוליסת נזקי אש בהצגת דוח בדיקה תרמוגרפית לחברת ביטוח המאשר כי הלוחות נסרקו ונמצאו תקינים. במקרה של שריפה חלילה, היעדר דוח כזה עלול לשמש עילה לדחיית תביעת הפיצויים!
אבחון מתקדם בארונות מתח גבוה ותעשייה: במפעלים עם שנאים וארונות מתח גבוה, מומלץ לשלב לצד המצלמה התרמית גם מצלמה אקוסטית לאיתור דליפות ופריקות חשמל לזיהוי פריקות חלקיות (Partial Discharge) וקשתות חשמליות בלתי נראות. לקריאה נוספת, עיינו ב-מדריך מצלמה אקוסטית לאיתור תקלות תעשייתיות.
בטיחות ותקינה ישראלית בבדיקת לוחות חשמל חיים
בדיקה תרמוגרפית היא בדיקת אל-הרס ללא מגע, אך מכיוון שהיא מתבצעת מול לוח חשמל פתוח תחת מתח חי, יש להקפיד על הנחיות הבטיחות המחמירות:
תקנות החשמל (התקנת לוחות במתח עד 1000 וולט) ותקן ת"י 60364: פתיחת כיסוי לוח חשמל, מדידת רכיבים חיים וביצוע עבודות חיזוק או החלפת רכיבים חייבות להתבצע בהתאם לחוק החשמל ועל ידי בעל רישיון חשמלאי מוסמך בעל הדרכה מתאימה.
ציוד מגן אישי (PPE): חובה להצטייד במשקפי מגן או מגן פנים מפני קשת חשמלית, כפפות מבודדות למתח מתאים ונעלי עבודה בטיחותיות בעלות סוליה מבודדת.
מרחק עבודה בטוח: שמרו על מרחק של 50 ס"מ לפחות מחלקים חיים ופסי צבירה חשופים בעת החזקת המצלמה התרמית. לעולם אין להכניס את הידיים או את גוף המצלמה לתוך עומק הארון.
ציוד גיבוי וחירום: באתרי עבודה שבהם מבצעים בדיקה ללוחות חירום או גנרטורים, מומלץ לוודא את תקינות מערכת ההעברה מול השכרת גנרטורים לחירום וגיבוי למניעת השבתת פעילות בלתי מתוכננת.
מצלמה תרמית מומלצת לחשמל: הדגמים הזמינים להשכרה ב-Power-Tools
כאשר מחפשים מצלמה תרמית להשכרה מחיר ליום, חשוב לוודא שהמכשיר מותאם לדרישות המדויקות של אבחון לוחות חשמל. בסניפי Power-Tools בתל אביב ובירושלים תוכלו לשכור דגמים מובילים מבית Flir ו-ThermalMaster הכוללים:
רזולוציה תרמית גבוהה: חיישני אינפרא-אדום חדים המאפשרים להבחין בין חוטים דקים צמודים ולהתמקד בבורג הבודד ללא טשטוש.
רגישות תרמית מעולה (NETD קטן מ-40mK): יכולת לזהות הפרשי טמפרטורה זעירים של פחות מ-0.04 מעלות צלזיוס, קריטי לאיתור כשלים בראשית דרכם.
טווח טמפרטורה מורחב: מדידה מדויקת עד 550 מעלות צלזיוס, מתאים למפסקים תעשייתיים, שנאים ופסי צבירה כבדים.

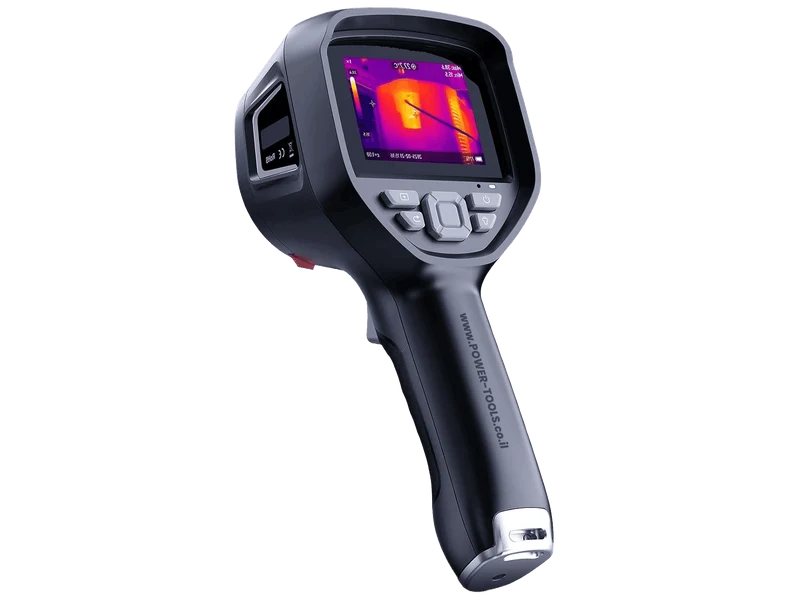

ערכה מושלמת מוכנה לעבודה: מזוודת נשיאה קשיחה, שתי סוללות נטענות, מטען מהיר, כבל USB ותוכנת ניתוח דוחות למחשב.
רוצים להזמין מכשיר ישירות לפרויקט הקרוב שלכם? עברו אל עמוד מצלמה תרמית מקצועית להשכרה ושריינו את הכלי לתאריך המבוקש.
